مقدمه
استفاده از لوله پنج لایه در پروژههای ساختمانی، بهویژه برای سیستمهای آب سرد و گرم، تهویه و گرمایش، به دلیل مقاومت بالا در برابر فشار و دما، نصب آسان و طول عمر بالا، روزبهروز در حال افزایش است. برش و خم کردن این لولهها بدون رعایت روش صحیح، میتواند باعث ترک، نشتی و کاهش عمر مفید سیستم شود. در این مقاله بهعنوان یک راهنمای جامع، روشهای استاندارد برش و خم کردن لوله پنج لایه، نکات اجرایی و خطاهای رایج در نصب را بررسی میکنیم.
لوله پنج لایه چیست و چرا استفاده میشود؟
لوله پنج لایه (PEX-AL-PEX) ترکیبی از پلیاتیلن، آلومینیوم و پلیاتیلن است که خواص انعطافپذیری و مقاومت مکانیکی بالایی دارد. این لولهها نسبت به لولههای تکلایه و فلزی سبکتر، مقاومتر در برابر خوردگی و تغییرات دما هستند. استانداردهای بینالمللی مانند DIN 16892 و ASTM F1281 توصیه میکنند که برای نصب این لولهها، از ابزار و روشهای خاصی استفاده شود تا عملکرد و ایمنی سیستم تضمین شود.
ابزارهای مورد نیاز برای برش و خم کردن لوله پنج لایه
- قیچی یا برشدهنده مخصوص لوله پنج لایه: برش صاف و بدون ترک ایجاد میکند.
- ابزار خمکن دستی یا فنری: برای خم کردن بدون ایجاد چروک یا شکستگی.
- کالیپر و مهره ابزار فشار: برای اتصال دقیق به اتصالات فشاری.
- دمای محیط و ابزار گرمایشی (در صورت نیاز): برای خم با شعاع کوچک، گرم کردن لوله به دمای مناسب ضروری است.
مراحل برش لوله پنج لایه
۱. اندازهگیری دقیق طول لوله
- استفاده از متر یا شابلون برای برش با اندازه صحیح.
- رعایت فاصله استاندارد از دیوار یا اتصال برای انعطاف مناسب.
۲. علامتگذاری محل برش
- خط کش و ماژیک غیر دائمی برای علامتگذاری.
- اطمینان از صاف بودن سطح برش.

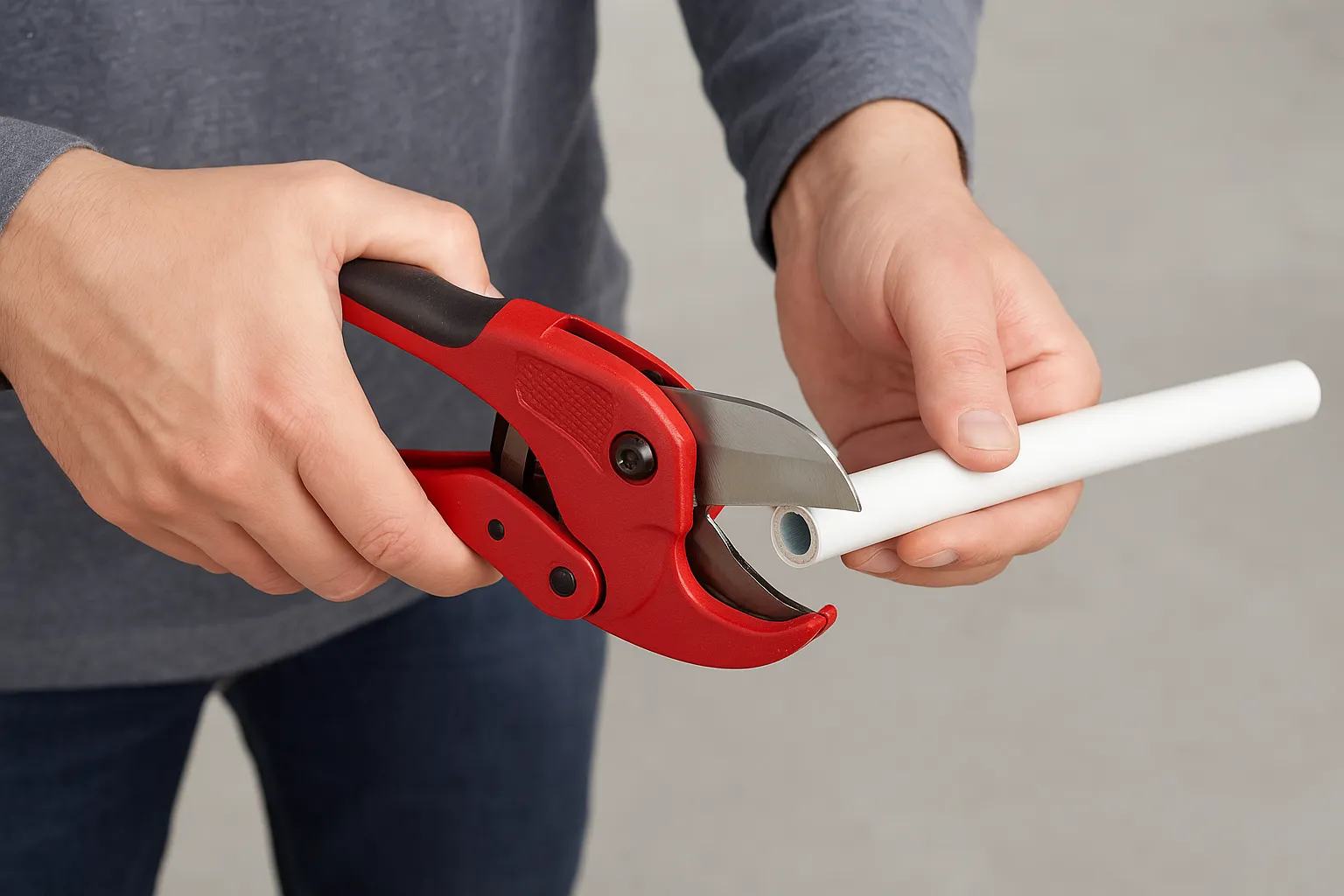

۳. استفاده از قیچی مخصوص لوله پنج لایه
- قرار دادن لوله در جایگاه قیچی.
- فشار یکنواخت و برش آرام بدون چرخش لوله.
- بررسی عدم ایجاد ترک یا برآمدگی در محل برش.
مراحل خم کردن لوله پنج لایه
۱. انتخاب ابزار خم مناسب
- خمکن دستی برای شعاعهای بزرگ.
- فنر خمکن برای خمهای تیز و کنترل دقیق.
۲. رعایت شعاع خم استاندارد
- شعاع خم حداقل ۵ برابر قطر لوله برای جلوگیری از شکست.
- در پروژههای حرارتی و آب گرم، رعایت دمای محیط هنگام خم ضروری است.
۳. خم کردن تدریجی
- حرکت آرام و بدون فشار ناگهانی.
- کنترل یکسانی خم تا کل مسیر خمکاری.
۴. استفاده از گرمایش در صورت نیاز
- برای شعاعهای کوچک، گرم کردن لوله با هیتگانی مخصوص.
- جلوگیری از داغ شدن بیش از حد که باعث کاهش عمر لوله میشود.
نکات اجرایی مهم
- همیشه از اتصالات و مهرههای استاندارد استفاده کنید.
- پس از برش و خم، لوله را برای هرگونه ترک یا چروک بررسی کنید.
- نصب لوله در مسیرهای با فشار بالا باید مطابق آییننامه باشد.
- از خم کردن بیش از حد در یک نقطه جلوگیری کنید.
- در پروژههای ساختمانی بزرگ، برش و خم توسط افراد آموزش دیده انجام شود.
خطاهای رایج در برش و خم کردن لوله پنج لایه
- استفاده از ابزار غیر استاندارد که باعث ترک لوله میشود.
- خم کردن با شعاع کمتر از حد مجاز.
- فشار بیش از حد هنگام اتصال به مهره فشاری.
- عدم بررسی سلامت لوله پس از برش و خم.
- قرار دادن لوله در مجاورت حرارت مستقیم بدون محافظت.
بهترین روشها و تکنیکهای نصب لوله پنج لایه
استفاده از قیچی و خمکن استاندارد
- برش صاف و دقیق بدون ترک
- خم کنترل شده با شعاع مناسب
- کاهش خطای انسانی در پروژههای ساختمانی
استفاده از فنر خمکن قابل انعطاف
- مناسب برای مسیرهای پیچیده
- حفظ دقت در خمهای تیز
- کاهش احتمال چروک شدن یا شکست لوله
پیشگرمایش در خمهای تیز
- افزایش انعطاف لوله بدون آسیب
- ایدهآل برای سیستمهای حرارت مرکزی و آب گرم
- رعایت دمای توصیه شده توسط سازنده لوله
مقایسه روشهای برش و خم (جدول)
| روش | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| قیچی و خمکن استاندارد | بالا | متوسط | متوسط | عمومی، ساختمانی |
| فنر خمکن قابل انعطاف | بالا | بالا | متوسط | مسیرهای پیچیده |
| پیشگرمایش و خم دستی | بسیار بالا | متوسط | بالا | حرارت مرکزی، آب گرم |
نکات کلیدی
- بهترین روش برش لوله پنج لایه استفاده از قیچی مخصوص با فشار یکنواخت است تا از ترک و چروک جلوگیری شود.
- خم کردن لوله پنج لایه باید با خمکن استاندارد و رعایت شعاع خم مناسب انجام شود تا عمر مفید لوله حفظ شود.
- شایعترین خطا در نصب لوله پنج لایه، خم کردن با شعاع کمتر از حد مجاز و استفاده از ابزار غیر استاندارد است.
- برای مسیرهای پیچیده، فنر خمکن قابل انعطاف بهترین گزینه برای نصب دقیق و ایمن است.
سوالات متداول
۱. لوله پنج لایه چیست؟
ترکیبی از پلیاتیلن، آلومینیوم و پلیاتیلن که مقاوم در برابر فشار، دما و خوردگی است.
توضیح بیشتر: این لولهها برای سیستمهای آب سرد و گرم و گرمایش استفاده میشوند.
۲. چگونه لوله پنج لایه را برش دهیم؟
با استفاده از قیچی مخصوص لوله پنج لایه و فشار یکنواخت.
توضیح بیشتر: استفاده از ابزار نامناسب باعث ترک و آسیب به لوله میشود.
۳. بهترین روش خم کردن لوله پنج لایه چیست؟
استفاده از خمکن استاندارد یا فنر خمکن با رعایت شعاع خم مناسب.
توضیح بیشتر: خم تدریجی و کنترلشده از ترک و چروک جلوگیری میکند.
۴. آیا میتوان لوله پنج لایه را بدون ابزار خم کرد؟
در برخی مسیرها ممکن است، اما خطر آسیب بالا است.
توضیح بیشتر: خم با دست بدون ابزار باعث کاهش عمر لوله و ایجاد شکستگی میشود.
۵. شعاع خم استاندارد چقدر است؟
حداقل ۵ برابر قطر لوله.
توضیح بیشتر: رعایت این شعاع از شکست و کاهش فشار داخلی لوله جلوگیری میکند.
۶. نکات مهم پس از برش و خم لوله چیست؟
بررسی سلامت لوله، استفاده از اتصالات استاندارد و جلوگیری از خم اضافی.
توضیح بیشتر: این کارها عمر مفید سیستم لولهکشی را افزایش میدهد.
۷. آیا میتوان از پیشگرمایش استفاده کرد؟
بله، برای خمهای تیز و مسیرهای پیچیده.
توضیح بیشتر: دمای توصیه شده توسط سازنده باید رعایت شود تا لوله آسیب نبیند.
