مقدمه
انتخاب لوله مناسب برای سیستم سرمایش ساختمان تأثیر مستقیمی بر عملکرد و دوام کل تاسیسات مکانیکی دارد. لولههای پنج لایه به دلیل ساختار ترکیبی فلز و پلیمر، در سالهای اخیر جایگزین بسیاری از لولههای فلزی و پلیمری سنتی شدهاند. اما سوال مهم این است که آیا این لولهها برای سیستم سرمایش هم مناسب هستند یا فقط برای گرمایش کاربرد دارند؟ در این مقاله به بررسی کامل مزایا، محدودیتها، استانداردها و نکات اجرایی استفاده از لوله پنج لایه در سیستمهای سرمایش میپردازیم.
لوله پنج لایه چیست و چرا محبوب شده است؟

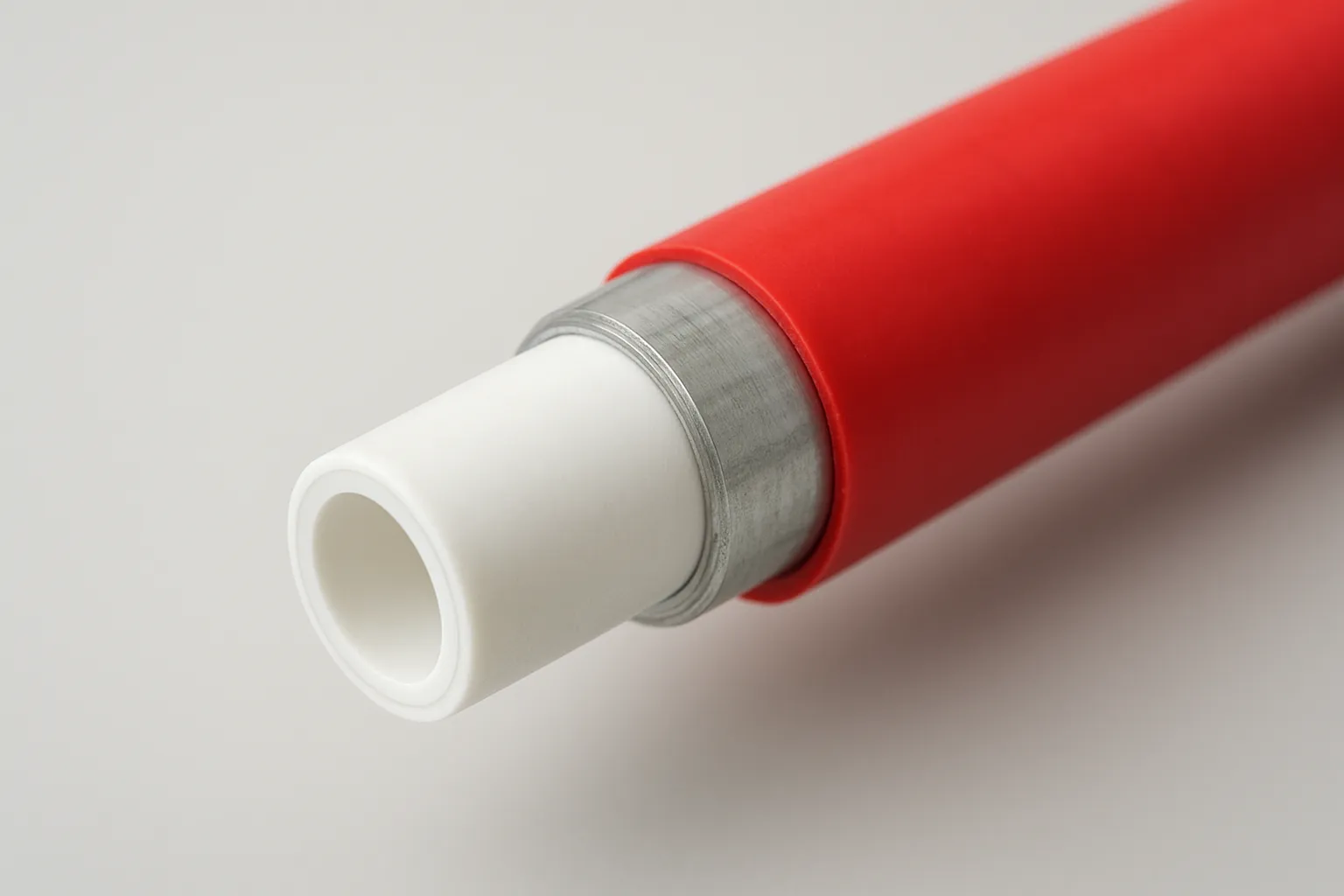

لوله پنج لایه ترکیبی از پلیاتیلن، آلومینیوم و چسبهای پلیمری است که به صورت لایهای روی هم اکسترود میشوند. این ساختار باعث میشود لوله هم انعطافپذیر باشد و هم استحکام مکانیکی بالایی داشته باشد. گزارش انجمن تولیدکنندگان لوله ایران ۲۰۲۵ نشان میدهد که بیش از ۵۵٪ پروژههای مسکونی و اداری در سال ۲۰۲۴ از لوله پنج لایه استفاده کردهاند. این آمار بیانگر اعتماد مهندسان به این نوع لوله است.
مزایای لوله پنج لایه در سیستم سرمایش
- مقاومت بالا در برابر فشار تا ۱۰ بار
- تحمل دما تا ۹۰ درجه سانتیگراد، مناسب برای چیلرها و فنکویلها
- عدم رسوبگیری و خوردگی مانند لولههای فلزی
- کاهش اتلاف حرارت و برودت به دلیل لایه عایق داخلی
- طول عمر مفید بالای ۵۰ سال در صورت نصب صحیح
مراحل اصلی اجرای سیستم سرمایش با لوله پنج لایه
۱. طراحی مسیر لولهکشی
تهیه نقشه دقیق توسط مهندس مکانیک، در نظر گرفتن شیببندی مناسب و انتخاب قطر لوله بر اساس دبی آب سرد.
۲. انتخاب لوله و اتصالات استاندارد
استفاده از لولههای دارای تاییدیه ISIRI و اتصالات پرسی یا کوپلی با کیفیت بالا برای جلوگیری از نشتی.
۳. نصب و اجرای لولهکشی
رعایت شعاع خم استاندارد برای جلوگیری از ترک خوردن لوله – استفاده از بستهای نگهدارنده هر ۵۰ سانتیمتر – تست فشار هیدرواستاتیک قبل از بهرهبرداری.
۴. عایقکاری لولهها
عایقکاری کامل مسیرهای آب سرد برای جلوگیری از تعریق و هدررفت انرژی – استفاده از عایق الاستومری مقاوم به رطوبت.
۵. تست و راهاندازی
انجام تست فشار حداقل ۱.۵ برابر فشار کاری – بررسی نشتی اتصالات – راهاندازی تدریجی سیستم سرمایش.
خطاهای رایج در استفاده از لوله پنج لایه
۱. عدم عایقکاری صحیح که باعث تعریق و آسیب به سقف کاذب میشود
۲. استفاده از اتصالات بیکیفیت که در فشار بالا نشتی ایجاد میکنند
۳. عدم رعایت شعاع خم مجاز هنگام نصب
۴. انتخاب قطر نامناسب که موجب افت فشار در سیستم میشود
۵. نصب بدون تست فشار استاندارد قبل از راهاندازی
طبق گزارش مرکز تحقیقات راه و مسکن ایران، ۲۵٪ نشتیهای گزارششده در سیستم سرمایش به دلیل اتصالات غیراستاندارد لولههای پنج لایه است.
بهترین روشهای استفاده از لوله پنج لایه در سرمایش ساختمان
اول: اجرای سیستم کلکتوری
- توزیع یکنواخت آب سرد
- کاهش افت فشار
- تعمیر و نگهداری ساده
دوم: استفاده از اتصالات پرسی
- استحکام بالا
- کاهش ریسک نشتی
- مناسب برای پروژههای بزرگ
سوم: عایقکاری دو لایه
- جلوگیری از تعریق حتی در مناطق مرطوب
- افزایش راندمان انرژی
- افزایش عمر لولهها و سقف کاذب
چهارم: تست فشار مرحلهای
- کشف سریع نقاط ضعف قبل از بهرهبرداری
- افزایش اطمینان از عملکرد سیستم
- کاهش هزینههای تعمیرات آتی
نکات اجرایی مهم
- همیشه از لوله و اتصالات دارای تاییدیه استاندارد استفاده کنید
- مسیر لولهکشی را قبل از بتنریزی یا سقفسازی تست کنید
- از نصابهای دارای تجربه و تجهیزات مناسب استفاده شود
- دمای کاری و فشار سیستم را در طراحی اولیه لحاظ کنید
- اتصالات پنهان در دیوار باید پرسی باشند، نه کوپلی
مقایسه لولههای مورد استفاده در سرمایش (جدول)
| نوع لوله | مقاومت در برابر فشار | طول عمر | هزینه | نصب |
|---|---|---|---|---|
| پنج لایه | بالا | بسیار طولانی | متوسط | آسان |
| لوله گالوانیزه | متوسط | متوسط | بالا | سخت |
| لوله پلیاتیلن تک لایه | پایین | متوسط | پایین | آسان |
نکات کلیدی
۱. لوله پنج لایه برای سیستم سرمایش کاملاً مناسب است و علاوه بر مقاومت بالا، باعث کاهش اتلاف انرژی میشود.
۲. بهترین روش نصب لوله پنج لایه استفاده از اتصالات پرسی و تست فشار قبل از بهرهبرداری است.
۳. خطاهای رایج شامل عایقکاری ضعیف و انتخاب اتصالات بیکیفیت است که باید از آنها جلوگیری کرد.
۴. عایقکاری صحیح لولههای پنج لایه از تعریق و آسیب به سازه جلوگیری میکند.
سوالات متداول
۱. آیا لوله پنج لایه برای آب سرد هم مناسب است؟
بله.
توضیح بیشتر: این لولهها هم برای گرمایش و هم سرمایش طراحی شدهاند و تحمل فشار و دمای لازم را دارند.
۲. کدام نوع اتصال برای لوله پنج لایه بهتر است؟
اتصال پرسی.
توضیح بیشتر: چون بدون نیاز به اورینگ اضافی آببندی کامل ایجاد میکند و دوام بیشتری دارد.
۳. چگونه از نشتی لولههای پنج لایه جلوگیری کنیم؟
با نصب صحیح و تست فشار قبل از بهرهبرداری.
توضیح بیشتر: رعایت استاندارد شعاع خم و انتخاب اتصالات باکیفیت ضروری است.
۴. آیا نیاز به عایقکاری لوله پنج لایه آب سرد داریم؟
بله.
توضیح بیشتر: عایقکاری از تعریق و آسیب به سقف جلوگیری میکند و راندمان سیستم را بالا میبرد.
۵. عمر مفید لوله پنج لایه در سیستم سرمایش چقدر است؟
بیش از ۵۰ سال.
توضیح بیشتر: در صورت نصب اصولی و استفاده از اتصالات استاندارد.
