مقدمه

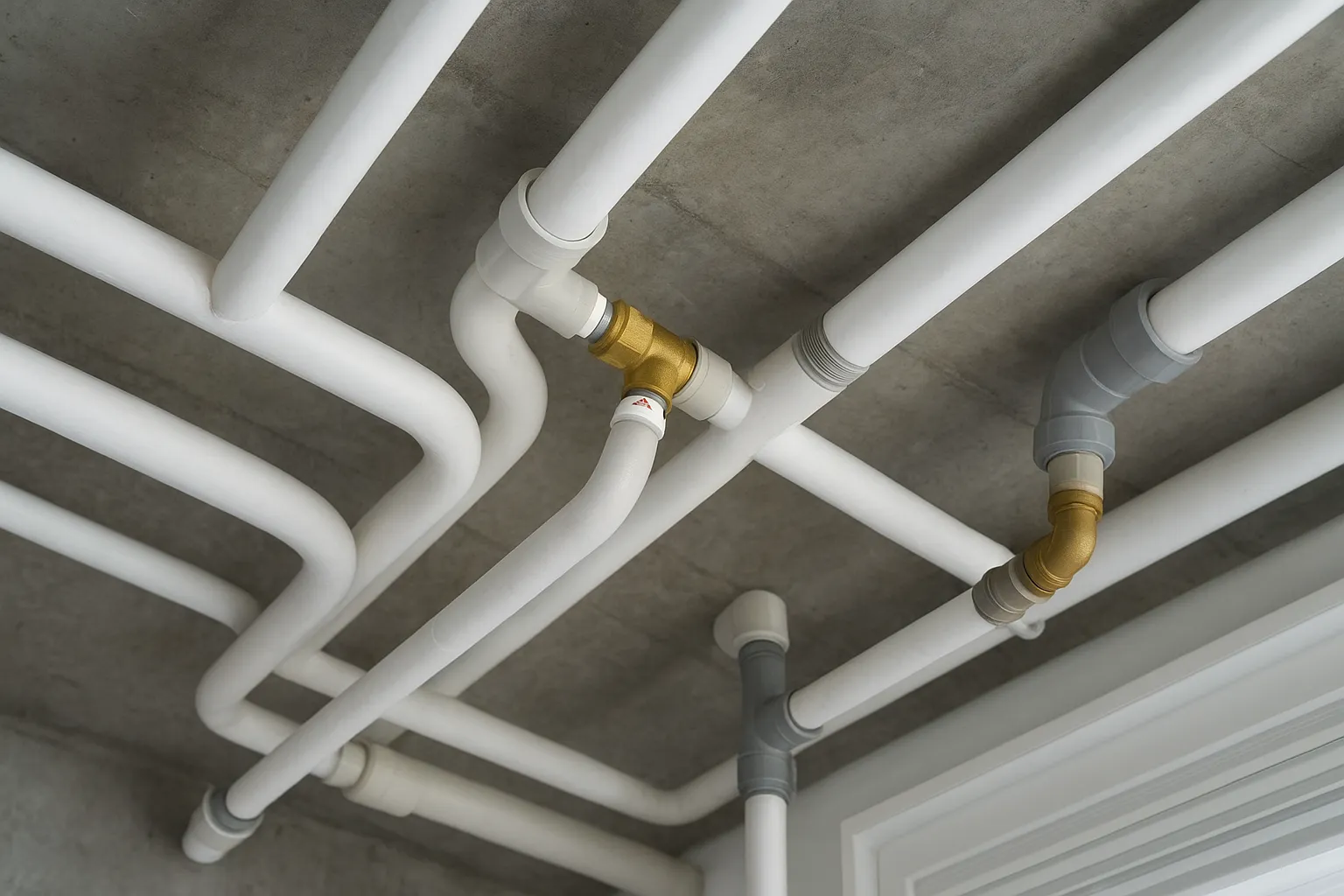

لولههای پنجلایه در سالهای اخیر به یکی از مهمترین انتخابها برای اجرای سیستمهای تهویه مطبوع و تاسیسات مکانیکی تبدیل شدهاند. این لولهها با ترکیب فلز و پلیمر، مقاومت مکانیکی بالا و طول عمر طولانی را در کنار انعطافپذیری مناسب فراهم میکنند. در پروژههای بزرگ ساختمانی، استفاده از این لولهها باعث کاهش تلفات انرژی و افزایش راندمان سیستم تهویه میشود. در این مقاله به بررسی مزایا، مراحل نصب، خطاهای رایج و بهترین روشهای استفاده از لوله پنجلایه در سیستمهای تهویه مطبوع میپردازیم.
لوله پنجلایه چیست و چرا اهمیت دارد؟
لوله پنجلایه ترکیبی از پلیاتیلن شبکهای (PEX)، لایه آلومینیوم و چسبهای اتصالدهنده است که با فناوری پیشرفته بهصورت چندلایه به هم متصل شدهاند. این ساختار باعث میشود لوله در برابر فشار بالا، دماهای متغیر و خوردگی مقاومت داشته باشد. براساس گزارش ASHRAE 2024، استفاده از لولههای پنجلایه در سیستمهای تهویه مطبوع باعث کاهش ۲۰٪ هدررفت حرارتی و کاهش هزینههای نگهداری در طول عمر ساختمان میشود.
مراحل اصلی اجرای سیستم تهویه با لوله پنجلایه
۱. طراحی و محاسبه بار حرارتی و برودتی
- انجام محاسبات دقیق بار سرمایشی و گرمایشی.
- تعیین قطر و طول لولهها بر اساس دبی مورد نیاز.
- تهیه نقشه سهبعدی (BIM) برای جلوگیری از تداخل با سایر تاسیسات.
۲. انتخاب لوله و اتصالات مناسب
- انتخاب برند معتبر با تاییدیه استاندارد ملی و بینالمللی.
- استفاده از اتصالات پرسی یا کوپلی برای اطمینان از آببندی کامل.
- بررسی محدوده دمای کاری (تا ۹۵ درجه سانتیگراد) و فشار کاری (۱۰ تا ۱۶ بار).
۳. نصب لولهها
- روتینگ صحیح لولهها طبق نقشه طراحیشده.
- استفاده از بست و نگهدارنده برای جلوگیری از افتادگی.
- رعایت شعاع خم استاندارد برای جلوگیری از شکستگی لایه داخلی.
۴. تست و راهاندازی سیستم
- تست فشار هیدرواستاتیک قبل از بهرهبرداری.
- هواگیری کامل مدار تهویه مطبوع.
- ثبت نتایج تست برای کنترل کیفیت و تحویل پروژه.
خطاهای رایج در استفاده از لوله پنجلایه
۱. استفاده از اتصالات بیکیفیت که باعث نشتی میشوند.
۲. خمکاری بیش از حد که به لایه آلومینیوم آسیب میزند.
۳. عدم تست فشار قبل از راهاندازی.
۴. عبور لوله از نقاطی با دمای بسیار بالا بدون عایق مناسب.
۵. عدم رعایت فاصله بستها که موجب تغییر شکل لوله میشود.
طبق بررسی انجمن تاسیسات ایران ۲۰۲۵، ۳۵٪ مشکلات نشتی سیستمهای تهویه مطبوع مربوط به نصب غیر اصولی لولههای چندلایه است.
بهترین روشهای نصب و اجرا (پیشنهادهای ۲۰۲۵)
استفاده از سیستم پرسی تمام اتوماتیک
- آببندی ۱۰۰٪ و کاهش خطای انسانی.
- سرعت نصب بالا در پروژههای بزرگ.
- کاهش هزینه تعمیر و نگهداری در آینده.
عایقکاری حرارتی و صوتی کامل
- کاهش هدررفت انرژی تا ۲۵٪.
- جلوگیری از تعریق لوله در تابستان.
- مناسب برای هتلها و بیمارستانها.
اجرای مدولار با کلکتور مرکزی
- کنترل جداگانه هر واحد یا زون تهویه.
- سهولت عیبیابی و تعمیرات.
- ایدهآل برای برجها و مجتمعهای مسکونی.
استفاده از نرمافزار طراحی سهبعدی (BIM)
- جلوگیری از تداخل با برق و سازه.
- کاهش دوبارهکاری و هزینه اجرا.
- مستندسازی کامل برای تعمیرات آینده.
نکات اجرایی مهم
- قبل از نصب، لولهها را از نظر لهیدگی یا ترک بررسی کنید.
- همیشه از ابزار مخصوص پرسی یا کوپلی استفاده کنید.
- لولهها را در معرض نور مستقیم خورشید قرار ندهید.
- پس از نصب، تست فشار را حداقل ۲۴ ساعت نگه دارید.
- حتماً عایقکاری را بعد از تایید تست انجام دهید.
مقایسه روشهای نصب (جدول)
| روش نصب | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| سیستم پرسی اتوماتیک | بسیار بالا | بالا | متوسط | پروژههای بزرگ |
| اتصالات کوپلی | بالا | متوسط | پایین | پروژههای کوچک |
| اجرای مدولار با کلکتور | بالا | متوسط | متوسط | برجها |
| طراحی با نرمافزار BIM | بسیار بالا | متوسط | بالا | پروژههای لوکس |
نکات کلیدی
- بهترین روش اجرای لولهکشی تهویه مطبوع استفاده از سیستم پرسی اتوماتیک و طراحی سهبعدی است که خطاهای اجرایی را به حداقل میرساند.
- برای عملکرد بهینه، لولههای پنجلایه باید عایقکاری شوند تا از هدررفت انرژی جلوگیری شود.
- شایعترین خطا در نصب لوله پنجلایه، عدم تست فشار و استفاده از اتصالات بیکیفیت است.
- استفاده از کلکتور مرکزی و طراحی مدولار باعث کاهش هزینه نگهداری و سهولت تعمیرات میشود.
سوالات متداول
۱. لوله پنجلایه چیست؟
لولهای ترکیبی از پلیمر و آلومینیوم با مقاومت بالا در برابر فشار و دما.
توضیح بیشتر: این لولهها برای سیستمهای آب سرد، گرم و تهویه مطبوع مناسب هستند.
۲. مزیت لوله پنجلایه در تهویه مطبوع چیست؟
کاهش هدررفت انرژی و دوام بیشتر.
توضیح بیشتر: این لولهها رسوب نمیگیرند و نیاز به تعمیر کمتری دارند.
۳. بهترین روش اتصال لوله پنجلایه کدام است؟
روش پرسی اتوماتیک.
توضیح بیشتر: این روش آببندی کامل ایجاد میکند و احتمال نشتی را تقریباً صفر میکند.
۴. آیا لوله پنجلایه برای دماهای بالا مناسب است؟
بله، تا ۹۵ درجه سانتیگراد.
توضیح بیشتر: استفاده از عایق حرارتی الزامی است تا راندمان حفظ شود.
۵. عمر مفید لوله پنجلایه چقدر است؟
بیش از ۵۰ سال.
توضیح بیشتر: در صورت نصب اصولی و استفاده از اتصالات استاندارد.
۶. آیا لوله پنجلایه برای ساختمان قدیمی هم قابل اجراست؟
بله، به دلیل انعطافپذیری بالا.
توضیح بیشتر: نصب سریع و بدون تخریب گسترده انجام میشود.
۷. مهمترین تست قبل از راهاندازی سیستم چیست؟
تست فشار هیدرواستاتیک.
توضیح بیشتر: این تست هرگونه نشتی احتمالی را قبل از بهرهبرداری مشخص میکند.
