مقدمه
لوله پنج لایه در سالهای اخیر بهعنوان یکی از گزینههای قابلاعتماد در سیستمهای تأسیساتی معرفی شده است و بسیاری از مهندسان بهدنبال بررسی امکان استفاده از آن در سیستم آتشنشانی ساختمان هستند. عملکرد صحیح شبکه اطفای حریق به کیفیت و دوام لولهکشی وابسته است و هرگونه نقص در انتخاب مصالح میتواند ایمنی کل ساختمان را به خطر بیندازد. با توجه به نیاز پروژههای امروزی به سرعت اجرا، مقاومت حرارتی مناسب و تحمل فشار بالا، لوله پنج لایه بهعنوان یک جایگزین مدرن مورد توجه قرار گرفته است. در این مقاله بهطور کامل به مزایا، محدودیتها، نکات اجرایی و استانداردهای استفاده از لوله پنج لایه در سیستم آتشنشانی میپردازیم.
لوله پنج لایه چیست و چرا اهمیت دارد؟
لوله پنج لایه نوعی لوله ترکیبی است که از پلیمر، چسب، لایه آلومینیومی و دوباره پلیمر تشکیل شده است. این ساختار باعث میشود لوله مقاومت حرارتی، تحمل فشار مناسب و انعطافپذیری قابلقبولی داشته باشد. اهمیت این لولهها زمانی بیشتر میشود که بدانیم سیستمهای آتشنشانی در شرایط اضطراری تحت فشار ناگهانی آب و تغییرات دمایی شدید قرار میگیرند. بررسیهای فنی نشان میدهد که کیفیت لولهها نقش مستقیمی در عملکرد موفق سیستم اطفا دارد و انتخاب نادرست میتواند موجب افت فشار و کاهش راندمان تجهیزات شود.

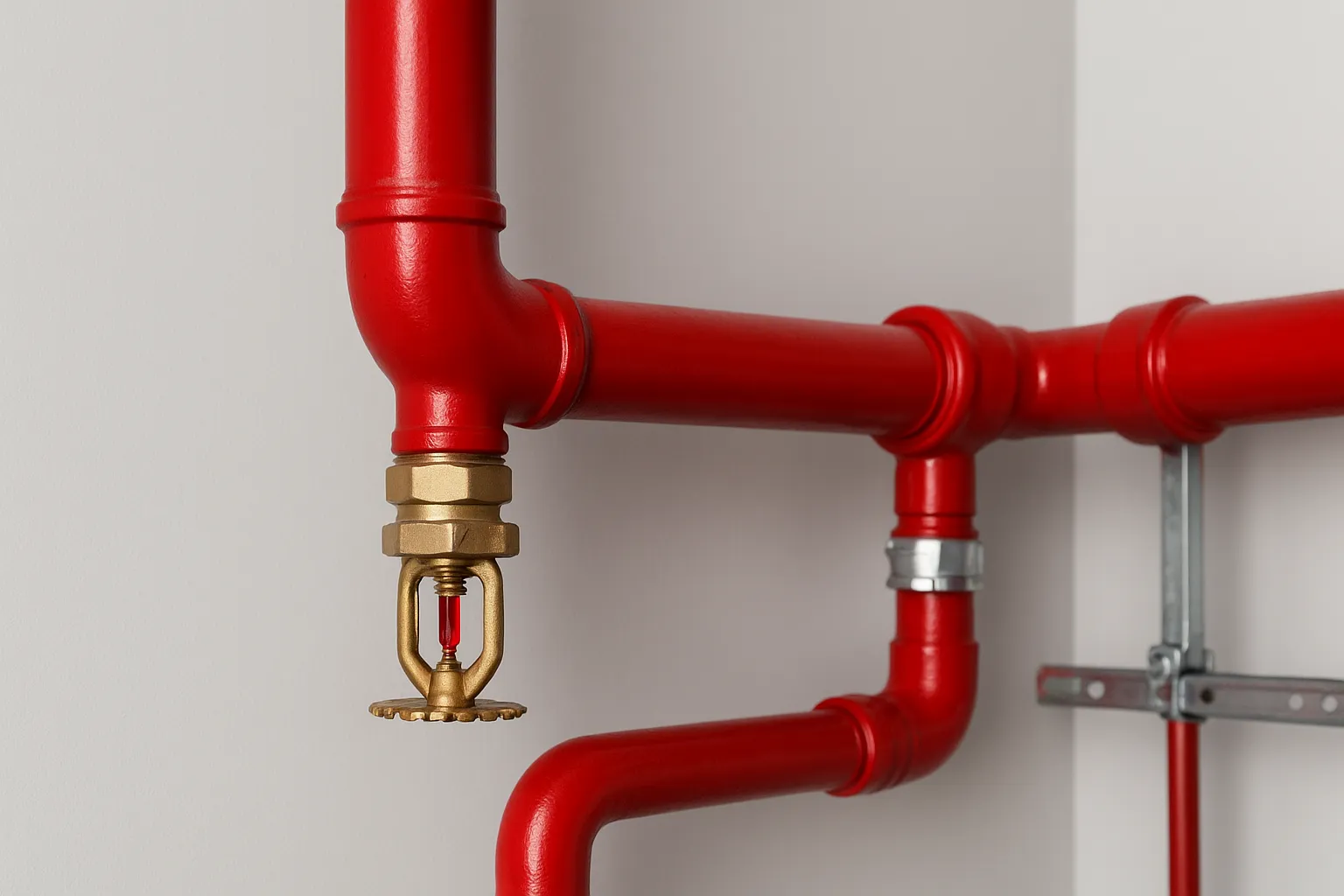

امکان استفاده از لوله پنج لایه در سیستم آتشنشانی
استفاده از لوله پنج لایه در برخی بخشهای سیستم آتشنشانی امکانپذیر است، اما این کاربرد باید کاملاً مطابق با ضوابط مهندسی و استانداردهای معتبر انجام شود. این لولهها برای مسیرهای کمفشار یا بخشهایی که مستقیماً در معرض حرارت شدید نیستند، کارایی مناسبی دارند. با این حال، برای بخشهای اصلی مانند رایزرها، لولهکشی خشک و قسمتهای درگیر با فشار بالا، استفاده از لوله فولادی استاندارد معمولاً ضروری است. انتخاب نهایی باید بر اساس نقشه تأییدشده، نوع سیستم (تر – خشک – ترکیبی) و شرایط پروژه انجام شود.
مزایای استفاده از لوله پنج لایه در شبکه آتشنشانی
۱. مقاومت بالا در برابر فشار
ساختار چندلایه لوله باعث افزایش تحمل فشار نسبت به لولههای تکلایه پلیاتیلن میشود و برای شاخههای فرعی سیستم آتشنشانی مناسب است.
۲. مقاومت حرارتی قابلقبول
لایه آلومینیوم به لوله کمک میکند در برابر افزایش لحظهای دما مقاومت بیشتری داشته باشد، البته نه در حد لوله فولادی.
۳. نصب سریع و آسان
به دلیل انعطافپذیری مطلوب و عدم نیاز به جوشکاری، اجرای لوله پنج لایه زمان پروژه را کاهش میدهد و هزینه نیروی انسانی را کم میکند.
۴. عدم رسوبگیری
سطح داخلی صاف باعث میشود در سیستم آتشنشانی رسوب و افت فشار به حداقل برسد.
۵. دوام مناسب در برابر خوردگی
پوشش پلیمری داخلی و خارجی از تماس لوله با رطوبت جلوگیری میکند و طول عمر سیستم را افزایش میدهد.
محدودیتها و نکات مهم استفاده از لوله پنج لایه
- امکان استفاده در رایزر اصلی و بخشهای نزدیک به کانون آتش وجود ندارد.
- در سیستمهای اسپرینکلر با دمای بالا توصیه نمیشود.
- حتماً باید از اتصالات پرس استاندارد استفاده شود تا نشتی به حداقل برسد.
- در معرض مستقیم حرارت یا نور خورشید نباید قرار گیرد.
- فشار کاری لوله باید با فشار نامی سیستم آتشنشانی تطابق کامل داشته باشد.

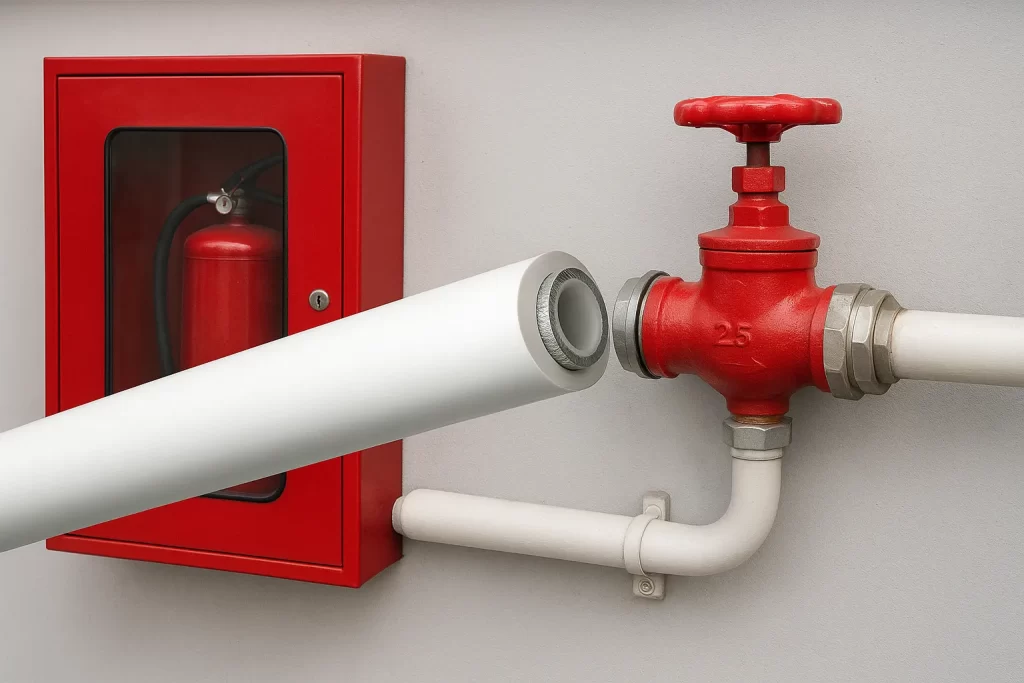

مراحل اصولی نصب لوله پنج لایه در سیستم آتشنشانی
۱. طراحی و انتخاب مسیر مناسب
بخشهایی که فشار بالا دارند باید با لوله فولادی اجرا شوند و مسیرهای فرعی یا کمفشار را میتوان با پنج لایه تکمیل کرد.

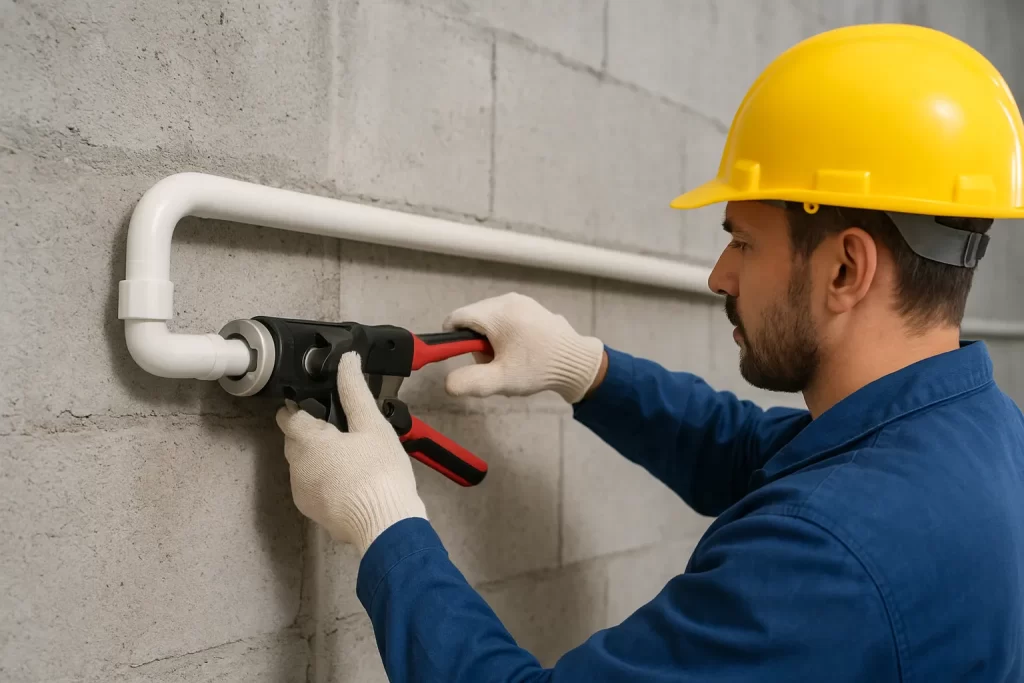

۲. استفاده از اتصالات استاندارد
اتصالات پرس و کوپلینگهای تأییدشده بهترین گزینه برای جلوگیری از نشتی و افزایش دوام هستند.

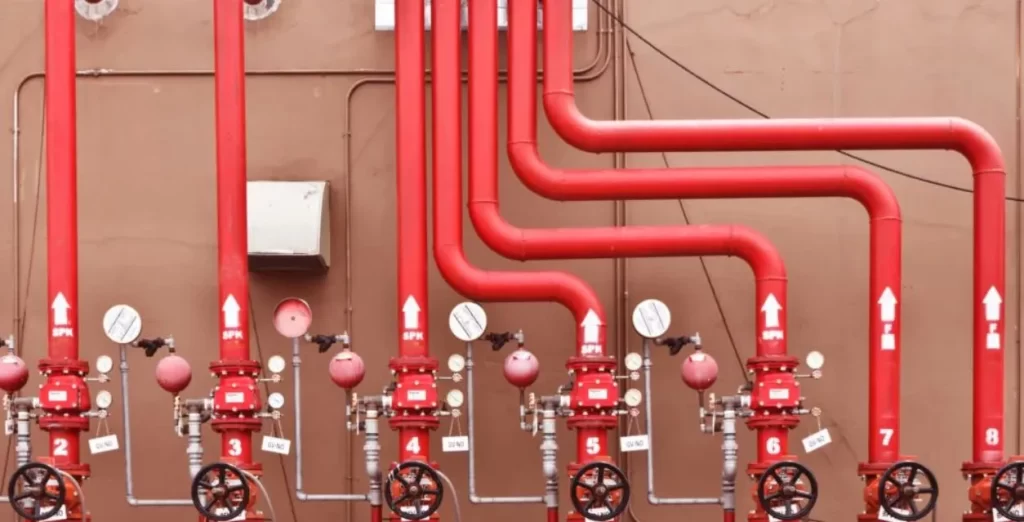

۳. تست فشار قبل از بهرهبرداری
شبکه باید قبل از تحویل، تحت فشار تست قرار گیرد تا از عدم وجود نشتی اطمینان حاصل شود.
۴. رعایت قطر مناسب لوله
انتخاب قطر بر اساس جدول محاسبات هیدرولیکی سیستم انجام میشود و باید از افت فشار جلوگیری کند.
۵. عایقکاری و محافظت مکانیکی
در بخشهای قابلاصابت یا عبور از کف و دیوار، لوله نیاز به محافظت دارد.

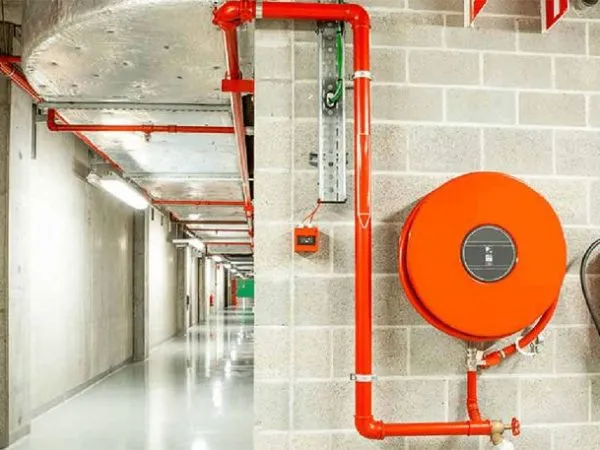

مقایسه لوله پنج لایه با دیگر گزینهها
| نوع لوله | مقاومت فشار | مقاومت حرارت | سرعت نصب | دوام | کاربرد |
|---|---|---|---|---|---|
| پنج لایه | متوسط تا بالا | متوسط | بسیار سریع | بالا | شاخههای فرعی |
| فولادی گالوانیزه | بسیار بالا | بسیار بالا | کند | بسیار بالا | رایزر و مسیر اصلی |
| پلیاتیلن | پایین | پایین | سریع | متوسط | سیستمهای کمفشار |
نکات کلیدی
- استفاده از لوله پنج لایه در سیستم آتشنشانی برای مسیرهای فرعی و کمفشار مناسب است و نصب سریع و مقاومت قابلقبولی ارائه میدهد.
- لوله پنج لایه به دلیل ساختار چندلایه خود، در برابر فشار و رسوب مقاومت خوبی دارد و برای بخشهایی از شبکه اطفای حریق قابل استفاده است.
- مهمترین محدودیت لوله پنج لایه، عملکرد ضعیفتر آن نسبت به فولاد در دما و فشار بالا است.
- برای استفاده مطمئن از لوله پنج لایه باید از اتصالات پرس استاندارد و تست فشار پیش از بهرهبرداری استفاده شود.
سوالات متداول
۱. آیا از لوله پنج لایه میتوان در کل سیستم آتشنشانی استفاده کرد؟
خیر، فقط در شاخههای فرعی و بخشهای کمفشار.
توضیح بیشتر: مسیرهای اصلی باید با لوله فولادی اجرا شوند.
۲. آیا لوله پنج لایه تحمل دمای آتش را دارد؟
تا حد مشخصی بله.
توضیح بیشتر: در دماهای بسیار بالا تغییر شکل میدهد و جایگزین فولاد نیست.
۳. مزیت اصلی لوله پنج لایه چیست؟
نصب سریع و مقاومت مناسب در برابر فشار.
توضیح بیشتر: سطح صاف داخلی از افت فشار جلوگیری میکند.
۴. آیا اتصالات معمولی برای لوله پنج لایه مناسب است؟
خیر.
توضیح بیشتر: بهترین گزینه استفاده از اتصالات پرس استاندارد است.
۵. آیا این لوله برای اسپرینکلر مناسب است؟
در برخی طرحها بله.
توضیح بیشتر: باید براساس استاندارد و محاسبات هیدرولیکی تصمیمگیری شود.
۶. آیا لوله پنج لایه دچار خوردگی میشود؟
خیر.
توضیح بیشتر: پوشش پلیمری مقاومت خوبی در برابر رطوبت ایجاد میکند.
۷. طول عمر لوله پنج لایه چقدر است؟
بین ۳۰ تا ۵۰ سال.
توضیح بیشتر: کیفیت برند و شرایط نصب روی این عدد تأثیر دارد.
