مقدمه
نصب لولههای پنج لایه نیوپایپ و سوپرپایپ یکی از مراحل حساس در تأسیسات ساختمان است. اگر اصول ایمنی در این مرحله رعایت نشود، احتمال نشتی، شکستگی یا خرابی سیستم لولهکشی وجود دارد که میتواند خسارت مالی و جانی به همراه داشته باشد. مهندسان تأسیسات همواره تأکید میکنند که رعایت دستورالعملهای ایمنی در کنار استفاده از ابزار مناسب، ضامن دوام و کارایی سیستم است. در این مقاله به بررسی جامع مهمترین نکات ایمنی هنگام نصب لولههای پنج لایه در ساختمانهای مسکونی و صنعتی میپردازیم.
لوله پنج لایه چیست و چرا ایمنی در نصب آن اهمیت دارد؟
لوله پنج لایه ترکیبی از پلیاتیلن، چسب پلیمری و آلومینیوم است که برای انتقال آب سرد و گرم، گرمایش از کف و سیستمهای تهویه استفاده میشود. ساختار چندلایهی آن موجب میشود که هم مقاومت مکانیکی بالایی داشته باشد و هم در برابر خوردگی و نفوذ اکسیژن ایمن باشد. با این حال، هرگونه اشتباه در برش، خمکاری یا اتصال میتواند موجب نشت آب و کاهش عمر سیستم شود. رعایت نکات ایمنی در نصب این نوع لولهها، مانع بروز خطراتی مانند ترکخوردگی، انفجار در سیستم گرمایش یا آسیب به اتصالات میشود.
مراحل اصلی نصب لوله پنج لایه با رعایت اصول ایمنی
۱. آمادهسازی محیط کار
- پیش از شروع کار، برق و آب سیستم را قطع کنید.
- محل نصب باید خشک، بدون گردوغبار و دارای تهویه مناسب باشد.
- از چراغهای ایمن ولتاژ پایین در محیطهای بسته استفاده کنید.
- ابزارهای برش و خمکاری باید کاملاً سالم و استاندارد باشند.
۲. ایمنی در برش و خمکاری
- برای برش از قیچی مخصوص لوله پنج لایه استفاده کنید.
- هرگز از سنگ فرز یا اره فلزی استفاده نکنید زیرا باعث تغییر ساختار آلومینیوم داخلی میشود.
- در زمان خمکاری از فنر یا دستگاه خم مخصوص استفاده کرده و از خم تیز خودداری کنید.
- پوشیدن دستکش ضدبرش و عینک ایمنی الزامی است.

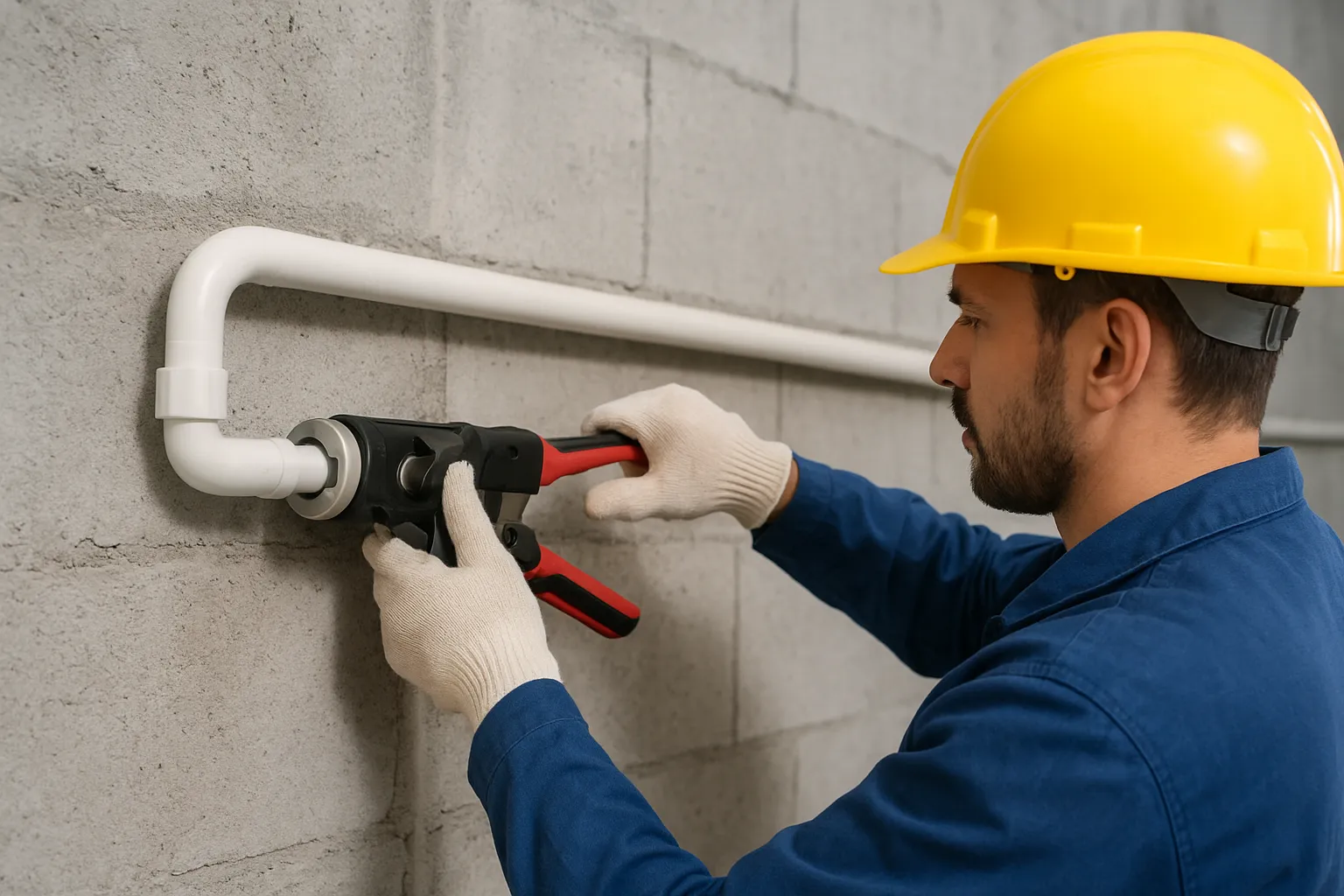

۳. ایمنی در اتصال لوله و فیتینگ
- از فیتینگهای اصلی نیوپایپ یا سوپرپایپ با واشر آببندی استاندارد استفاده کنید.
- قبل از پرس، از تمیزی کامل سطح داخلی لوله و عدم وجود براده اطمینان حاصل کنید.
- هنگام پرس با دستگاه برقی، سیم اتصال زمین دستگاه را بررسی کنید.
- از پرس بیش از حد خودداری کنید تا لایه آلومینیومی آسیب نبیند.
۴. تست فشار و نشتیابی
- بعد از نصب، لولهها را با آب یا هوا در فشار کاری مشخص (حداقل ۱۰ بار) تست کنید.
- در زمان تست، هیچ فردی نباید در نزدیکی محل اتصالات قرار گیرد.
- هرگونه نشتی یا ترک را بلافاصله بررسی و رفع کنید، نه اینکه تنها با چسب یا نوار آببندی پوشانده شود.
۵. ایمنی در مسیرگذاری و عایقکاری
- مسیر لوله نباید در تماس مستقیم با لبههای تیز یا مصالح خشن باشد.
- در محل عبور از دیوار، از غلاف یا فوم محافظ استفاده کنید.
- لولهها نباید در مجاورت مستقیم منابع حرارتی مثل بخاری یا دودکش نصب شوند.
خطاهای رایج در نصب لولههای پنج لایه
۱. استفاده از ابزار غیرمجاز برای برش و پرس.
۲. پرس بیش از حد یا کم که موجب نشتی در اتصال میشود.
۳. عدم عایقکاری در محلهای تماس با سطوح داغ.
۴. عدم رعایت فاصله بین مسیرهای آب گرم و سرد.
۵. تست نکردن سیستم پس از نصب.
بر اساس گزارش انجمن تاسیسات ایران در سال ۲۰۲۵، بیش از ۵۵٪ از خرابیهای سیستم لولهکشی پنج لایه به دلیل بیتوجهی به اصول ایمنی نصب رخ داده است.
بهترین روشهای ایمن نصب لولههای نیوپایپ و سوپرپایپ (روشهای پیشنهادی ۲۰۲۵)

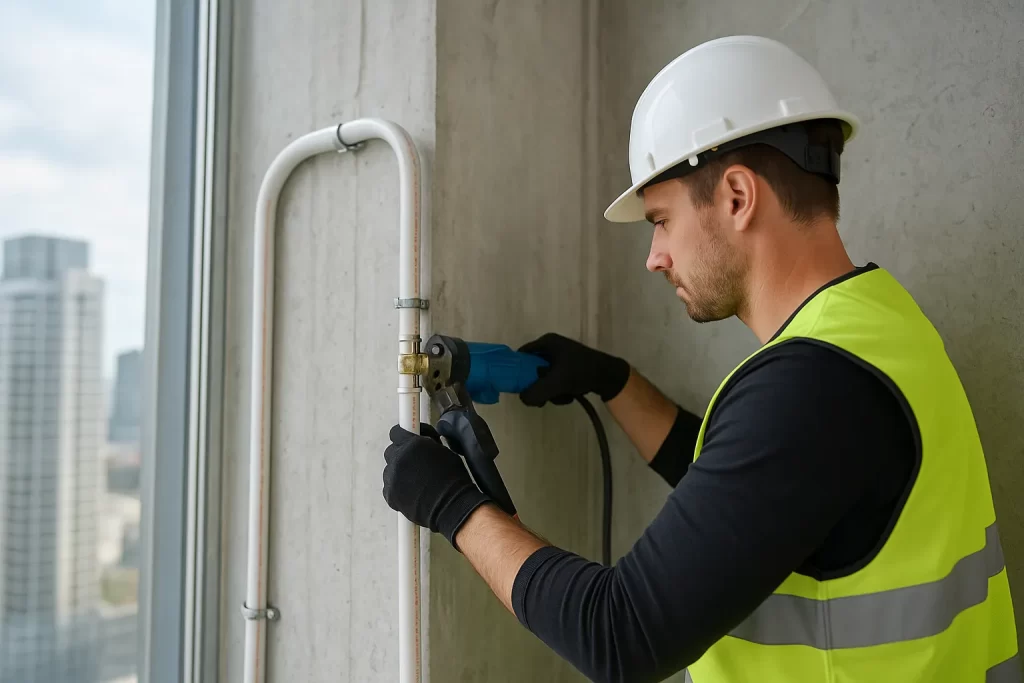

نصب با دستگاه پرس دیجیتال هوشمند
- سرعت بالا و خطای بسیار کم.
- هشدار خودکار در صورت ناصحیح بودن اتصال.
- مناسب برای پروژههای بزرگ ساختمانی.
استفاده از بستهای ضدلرزش و محافظ پلاستیکی
- جلوگیری از آسیب لوله در اثر ارتعاش یا انبساط حرارتی.
- مناسب برای ساختمانهای مرتفع.
مسیرگذاری با نقشه BIM و کنترل تداخلات
- کاهش خطای انسانی.
- پیشگیری از برخورد مسیر لوله با کابل برق یا کانال هوا.
استفاده از فیتینگهای برنجی مقاوم در برابر خوردگی
- دوام بالا در برابر فشار و حرارت.
- ایدهآل برای مناطق با سختی آب بالا.
نکات اجرایی مهم
- همیشه از لوله و اتصالات دارای هولوگرام اصلی استفاده کنید.
- دمای محیط نصب نباید زیر ۵ درجه سانتیگراد باشد.
- لولهها را پیش از دفن در کف، با تست فشار تأیید کنید.
- در زمان بتنریزی، مسیر لولهها باید توسط نوار هشدار مشخص شود.
- از نقشهبرداری دقیق پس از نصب برای نگهداری اطلاعات بهره ببرید.
نکات کلیدی
- مهمترین نکته ایمنی هنگام نصب لوله پنج لایه، استفاده از ابزار پرس استاندارد و انجام تست فشار قبل از بهرهبرداری است.
- نصب ایمن لولههای نیوپایپ و سوپرپایپ شامل رعایت فاصله مناسب، عایقکاری حرارتی و کنترل مسیر با نقشه اجرایی است.
- اشتباه رایج در نصب لوله پنج لایه، پرس غیراستاندارد و استفاده از اتصالات تقلبی است که موجب نشتی و خسارت میشود.
- استفاده از دستگاه پرس دیجیتال و بست ضدلرزش در پروژههای بزرگ باعث افزایش ایمنی و دوام سیستم میشود.
سوالات متداول
۱. آیا لوله پنج لایه نیوپایپ برای آب گرم مناسب است؟
بله، این لولهها تحمل دمای تا ۹۵ درجه سانتیگراد را دارند و برای سیستمهای گرمایش مناسباند.
۲. چرا باید از دستگاه پرس استاندارد استفاده کرد؟
زیرا هرگونه پرس ناقص یا بیشازحد، باعث ترک در لایه آلومینیوم و نشت آب میشود.
۳. آیا لوله پنج لایه در برابر خوردگی مقاوم است؟
بله، ساختار چندلایهی آن مانع تماس مستقیم آب با فلز شده و از خوردگی جلوگیری میکند.
۴. چگونه از تقلبی بودن لوله یا فیتینگ جلوگیری کنیم؟
با بررسی هولوگرام برند، کد رهگیری و خرید از نمایندگی رسمی نیوپایپ یا سوپرپایپ.
۵. بهترین روش تست ایمنی پس از نصب چیست؟
انجام تست هیدرواستاتیک در فشار کاری سیستم و بررسی نشتی در اتصالات.
۶. آیا میتوان لوله پنج لایه را در کف بتن دفن کرد؟
بله، بهشرط عایقکاری و انجام تست فشار قبل از بتنریزی.
