تأثیر عایقکاری بر عملکرد لوله پنج لایه چیست؟
عایقکاری لوله پنج لایه باعث کاهش انتقال حرارت، جلوگیری از اتلاف انرژی، کنترل دمای سیال، کاهش تشکیل قطرات آب روی سطح لوله و افزایش عمر مفید سیستم لولهکشی میشود. اگرچه لولههای پنج لایه به دلیل ساختار چندلایه خود مقاومت مناسبی در برابر تغییرات دما دارند، استفاده از عایق استاندارد در بسیاری از کاربردهای گرمایشی، سرمایشی و تأسیسات ساختمان ضروری است. انتخاب نوع عایق، ضخامت مناسب و روش اجرای صحیح، تأثیر مستقیمی بر راندمان حرارتی و عملکرد نهایی سیستم دارد.
مقدمه
لوله پنج لایه یکی از پرکاربردترین انواع لولهها در سیستمهای تأسیساتی مدرن است که به دلیل ترکیب لایههای پلیمر و آلومینیوم، ویژگیهایی مانند مقاومت در برابر فشار، انعطافپذیری بالا، کاهش رسوبگیری و طول عمر مناسب را ارائه میدهد. با وجود این مزایا، عملکرد حرارتی این لولهها بدون استفاده از عایقکاری اصولی ممکن است با کاهش راندمان همراه شود.
در سیستمهای گرمایش از کف، آب گرم مصرفی، سرمایش، تهویه مطبوع و تأسیسات صنعتی، حفظ دمای سیال اهمیت زیادی دارد. انتقال ناخواسته حرارت به محیط یا جذب گرمای محیط توسط لوله، باعث افزایش مصرف انرژی و کاهش کارایی تجهیزات حرارتی و برودتی خواهد شد.
عایقکاری لوله پنج لایه تنها یک اقدام محافظتی ساده نیست، بلکه بخشی از طراحی مهندسی سیستم تأسیسات محسوب میشود. اجرای صحیح آن میتواند هزینههای بهرهبرداری را کاهش دهد، از آسیبهای ناشی از رطوبت جلوگیری کند و شرایط عملکرد پایدار سیستم را فراهم سازد.

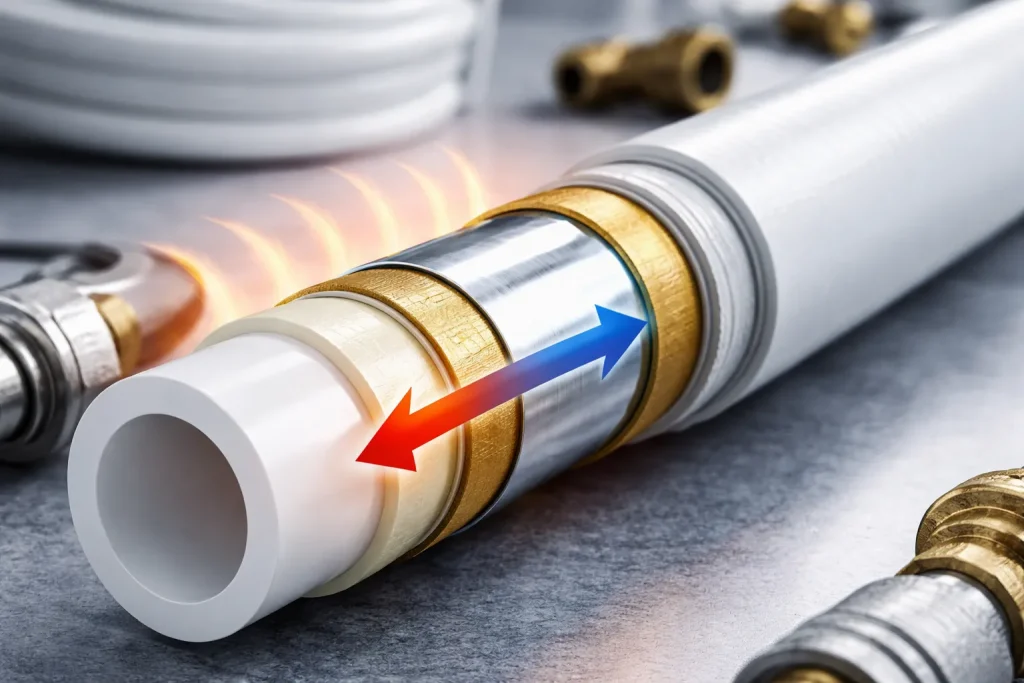

لوله پنج لایه چیست و چه ساختاری دارد؟
لوله پنج لایه از ترکیب چند لایه مختلف ساخته میشود که هرکدام وظیفه مشخصی در عملکرد نهایی محصول دارند.
ساختار معمول این لوله شامل موارد زیر است:
- لایه داخلی پلیاتیلن مقاوم در برابر دما و فشار
- لایه چسب برای اتصال پلیمر به فلز
- لایه آلومینیومی برای کاهش انبساط حرارتی
- لایه چسب دوم
- لایه خارجی محافظ پلیمر
وجود لایه آلومینیومی باعث میشود میزان انبساط طولی لوله نسبت به لولههای پلیمری معمولی کاهش پیدا کند. همچنین این لایه به جلوگیری از نفوذ اکسیژن کمک کرده و پایداری سیستم را افزایش میدهد.
با وجود ساختار پیشرفته، انتقال حرارت همچنان از سطح خارجی لوله انجام میشود و همین موضوع اهمیت عایقکاری را نشان میدهد.
چرا عایقکاری لوله پنج لایه اهمیت دارد؟
هدف اصلی عایقکاری، کنترل تبادل حرارت بین لوله و محیط اطراف است.
زمانی که آب گرم از داخل لوله عبور میکند، بدون عایق بخشی از انرژی حرارتی به فضای اطراف منتقل میشود. در مقابل، در سیستمهای سرمایشی، گرمای محیط میتواند وارد لوله شده و دمای سیال را افزایش دهد.
مهمترین مزایای عایقکاری عبارتاند از:
- کاهش مصرف انرژی
- حفظ دمای آب گرم یا سرد
- جلوگیری از تشکیل شبنم
- کاهش بار کاری تجهیزات
- افزایش عمر مفید سیستم
- جلوگیری از خوردگی ناشی از رطوبت
- بهبود راندمان کلی تأسیسات
تأثیر عایقکاری بر سیستمهای گرمایشی
در سیستمهای گرمایشی، حفظ گرمای آب عبوری اهمیت زیادی دارد.
برای مثال، در مسیر انتقال آب گرم از موتورخانه به واحدهای ساختمان، بخشی از انرژی حرارتی ممکن است در طول مسیر از دست برود. این کاهش دما باعث میشود تجهیزات گرمایشی زمان بیشتری برای رسیدن به دمای مطلوب فعالیت کنند.
عایقکاری مناسب لوله پنج لایه موجب میشود:
- دمای آب گرم ثابتتر باقی بماند.
- زمان رسیدن به دمای مطلوب کاهش پیدا کند.
- مصرف سوخت یا برق تجهیزات کمتر شود.
- راندمان سیستم افزایش یابد.
تأثیر عایقکاری در سیستمهای سرمایشی
لولههای پنج لایه مورد استفاده در سیستمهای سرمایشی نیز به عایق نیاز دارند.
زمانی که آب سرد یا سیال خنککننده درون لوله جریان دارد، تماس سطح سرد لوله با هوای گرم محیط میتواند باعث ایجاد قطرات آب شود.
این پدیده علاوه بر کاهش راندمان، ممکن است مشکلاتی مانند:
- ایجاد رطوبت روی دیوار و سقف
- رشد قارچ و کپک
- خوردگی اتصالات
- آسیب به مصالح ساختمانی
را ایجاد کند.
استفاده از عایق سلول بسته در چنین شرایطی مانع نفوذ بخار آب و تشکیل میعانات خواهد شد.
نقش عایقکاری در کاهش اتلاف انرژی
یکی از مهمترین دلایل استفاده از عایق برای لوله پنج لایه، کاهش تلفات حرارتی است.
بدون عایق، انرژی تولیدشده توسط سیستم گرمایشی یا سرمایشی قبل از رسیدن به مقصد بخشی از ارزش خود را از دست میدهد.
در ساختمانهای بزرگ، بیمارستانها، مراکز تجاری و پروژههای صنعتی، حتی کاهش چند درجهای دمای سیال میتواند هزینههای انرژی قابل توجهی ایجاد کند.
عایق مناسب باعث میشود انرژی تولیدشده دقیقاً در مسیر موردنظر مصرف شود.
انواع عایق مناسب برای لوله پنج لایه
انتخاب عایق باید بر اساس نوع کاربرد، دمای کاری، شرایط محیطی و محل نصب انجام شود.
عایق الاستومری
یکی از محبوبترین گزینهها برای لولههای تأسیساتی است.
مزایای آن شامل:
- مقاومت مناسب در برابر رطوبت
- جلوگیری از تشکیل بخار
- انعطافپذیری بالا
- نصب آسان
- دوام مناسب
است.
این نوع عایق برای سیستمهای سرمایشی و گرمایشی کاربرد گستردهای دارد.
عایق پلیاتیلن
عایق پلیاتیلن به دلیل وزن کم و قیمت مناسب در بسیاری از ساختمانها استفاده میشود.
این محصول برای شرایطی که نیاز به مقاومت متوسط حرارتی وجود دارد، گزینه مناسبی محسوب میشود.
عایق پشم شیشه
اگرچه مقاومت حرارتی مناسبی دارد، اما برای محیطهای مرطوب نیازمند پوشش محافظ مناسب است.
عایق فوم پلییورتان
این نوع عایق ضریب انتقال حرارت پایینی دارد و در پروژههایی که نیاز به عملکرد حرارتی بالا وجود دارد، استفاده میشود.
استانداردهای مهم در عایقکاری لوله پنج لایه
اجرای عایق باید مطابق اصول فنی انجام شود تا عملکرد مورد انتظار حاصل شود.
مهمترین نکات استانداردی شامل موارد زیر است:
- انتخاب ضخامت مناسب عایق
- پوشش کامل سطح لوله
- جلوگیری از ایجاد فاصله بین عایق و لوله
- آببندی درزها
- استفاده از مواد مقاوم در برابر شرایط محیطی
- جلوگیری از فشرده شدن بیش از حد عایق
- رعایت فاصله مناسب در محل اتصالات
عوامل مؤثر بر انتخاب ضخامت عایق
ضخامت عایق یک مقدار ثابت برای همه پروژهها نیست.
عوامل مؤثر عبارتاند از:
دمای سیال داخل لوله
هرچه اختلاف دمای سیال و محیط بیشتر باشد، نیاز به عایق ضخیمتر افزایش پیدا میکند.
شرایط محیطی
در فضاهای باز یا محیطهای مرطوب، ضخامت و کیفیت عایق اهمیت بیشتری دارد.
قطر لوله
لولههای با قطر بزرگتر معمولاً نیازمند بررسی دقیقتر در انتخاب عایق هستند.
طول مسیر لولهکشی
در مسیرهای طولانی، جلوگیری از افت دما اهمیت بیشتری پیدا میکند.
مراحل صحیح عایقکاری لوله پنج لایه
اجرای اصولی عایق شامل چند مرحله مهم است.
بررسی شرایط نصب
ابتدا باید محل عبور لوله، دمای کاری و شرایط محیطی بررسی شود.
انتخاب عایق مناسب
نوع عایق بر اساس کاربرد گرمایشی یا سرمایشی انتخاب میشود.
آمادهسازی سطح لوله
سطح لوله باید تمیز، خشک و بدون آلودگی باشد.
نصب عایق
عایق باید بدون شکاف و با پوشش کامل روی لوله قرار گیرد.
آببندی اتصالات
درزهای طولی و محل اتصال قطعات باید بهصورت کامل بسته شوند.
کنترل نهایی
پس از نصب، کیفیت اجرا و پوشش کامل بررسی میشود.
اشتباهات رایج در عایقکاری لوله پنج لایه
برخی خطاها باعث کاهش عملکرد عایق و افزایش هزینههای نگهداری میشوند.
استفاده از عایق نامناسب
انتخاب محصول بدون توجه به شرایط دمایی و محیطی میتواند نتیجه مطلوبی ایجاد نکند.
ضخامت کم عایق
عایق نازک توانایی کافی برای جلوگیری از انتقال حرارت را نخواهد داشت.
نصب ناقص درزها
باز بودن محل اتصال عایق باعث نفوذ رطوبت و کاهش عملکرد آن میشود.
فشرده کردن عایق
کاهش ضخامت واقعی عایق، مقاومت حرارتی آن را کم میکند.
عایق نکردن بخشهای اتصال
اتصالات و زانوها نیز باید مانند مسیر اصلی لوله عایق شوند.
راهکارهای کاربردی برای بهبود عملکرد عایقکاری
چند اقدام ساده میتواند کیفیت نهایی سیستم را افزایش دهد.
استفاده از عایق سلول بسته
این نوع عایق در برابر نفوذ بخار آب عملکرد بسیار خوبی دارد.
اجرای یکپارچه عایق
تمام مسیر لوله باید بدون قطع شدن پوشش داده شود.
انتخاب ضخامت مهندسیشده
ضخامت باید بر اساس شرایط واقعی پروژه تعیین شود.
بازرسی دورهای
بررسی وضعیت عایق از آسیبهای احتمالی جلوگیری میکند.
استفاده از نصاب متخصص
اجرای صحیح، تأثیر مستقیمی بر عملکرد نهایی دارد.
سناریوی اجرایی
فرض کنید در یک ساختمان اداری، سیستم انتقال آب گرم با لوله پنج لایه اجرا شده است. پس از مدتی، کاربران متوجه کاهش دمای آب گرم در ساعات اوج مصرف میشوند. بررسی اولیه نشان میدهد که بخش زیادی از مسیر لولهکشی بدون عایق اجرا شده و انرژی حرارتی در مسیر انتقال از بین میرود.
پس از اجرای عایق الاستومری مناسب، آببندی کامل درزها و پوشش دادن تمام اتصالات، افت دما کاهش پیدا میکند. تجهیزات گرمایشی نیز برای تأمین دمای مطلوب زمان کمتری فعالیت میکنند و مصرف انرژی کاهش مییابد. این نمونه نشان میدهد که حتی لولههای باکیفیت مانند لوله پنج لایه نیز برای دستیابی به بهترین عملکرد به عایقکاری اصولی نیاز دارند.
تأثیر عایقکاری بر افزایش عمر لوله پنج لایه
عایقکاری علاوه بر کنترل دما، نقش محافظتی نیز دارد.
کاهش تماس مستقیم لوله با رطوبت محیط، جلوگیری از تشکیل شبنم و محافظت در برابر شرایط نامناسب محیطی، عمر مفید سیستم را افزایش میدهد.
همچنین کاهش تغییرات دمایی شدید باعث کاهش تنشهای حرارتی شده و فشار کمتری به اتصالات وارد میشود.
جمعبندی
عایقکاری لوله پنج لایه یکی از مهمترین عوامل تأثیرگذار بر راندمان، دوام و عملکرد سیستمهای تأسیساتی است. اگرچه ساختار چندلایه این نوع لوله مقاومت مناسبی ایجاد میکند، اما بدون عایق مناسب، بخشی از انرژی در مسیر انتقال از بین میرود. انتخاب عایق استاندارد، تعیین ضخامت مناسب، اجرای صحیح و توجه به شرایط محیطی، موجب کاهش مصرف انرژی، جلوگیری از میعانات و افزایش طول عمر سیستم خواهد شد. استفاده از عایقکاری اصولی در پروژههای ساختمانی و صنعتی، یک سرمایهگذاری بلندمدت برای بهبود عملکرد تأسیسات محسوب میشود.
سوالات متداول
آیا لوله پنج لایه به عایقکاری نیاز دارد؟
بله. با وجود مقاومت مناسب لوله پنج لایه، عایقکاری برای جلوگیری از اتلاف انرژی، حفظ دمای سیال و جلوگیری از تشکیل رطوبت ضروری است.
بهترین عایق برای لوله پنج لایه چیست؟
عایق الاستومری سلول بسته یکی از بهترین گزینهها برای بسیاری از کاربردهای گرمایشی و سرمایشی است، زیرا مقاومت مناسبی در برابر حرارت و رطوبت دارد.
عایقکاری چگونه باعث کاهش مصرف انرژی میشود؟
عایق انتقال ناخواسته حرارت را کاهش میدهد و باعث میشود تجهیزات گرمایشی یا سرمایشی انرژی کمتری برای حفظ دمای مطلوب مصرف کنند.
آیا ضخامت عایق روی عملکرد لوله تأثیر دارد؟
بله. ضخامت نامناسب عایق میتواند باعث افزایش انتقال حرارت و کاهش راندمان سیستم شود.
آیا لوله پنج لایه در سیستم سرمایشی بدون عایق قابل استفاده است؟
استفاده بدون عایق در سیستمهای سرمایشی معمولاً باعث تشکیل قطرات آب و کاهش عملکرد سیستم میشود.
مهمترین خطای عایقکاری لوله پنج لایه چیست؟
استفاده از عایق نامناسب، اجرای ناقص درزها و انتخاب ضخامت کمتر از مقدار موردنیاز از رایجترین خطاها هستند.
آیا عایقکاری باعث افزایش عمر لوله پنج لایه میشود؟
بله. عایق با کاهش رطوبت، تغییرات دمایی و عوامل محیطی، به افزایش دوام سیستم کمک میکند.
چه زمانی باید عایق لوله پنج لایه بررسی شود؟
بازرسی دورهای، بهخصوص پس از تعمیرات یا مشاهده نشانههای رطوبت و افت عملکرد، برای حفظ کیفیت سیستم توصیه میشود.
