مقدمه
در سیستمهای تأسیسات ساختمانی، لولههای پنج لایه (PEX-AL-PEX) به دلیل دوام بالا، مقاومت در برابر خوردگی و تحمل فشار، به یکی از پرکاربردترین انواع لوله در لولهکشی آب سرد و گرم تبدیل شدهاند. اما نکتهای که اغلب نادیده گرفته میشود، تأثیر دما بر مقاومت مکانیکی و طول عمر این لولهها است. افزایش یا کاهش دما میتواند باعث تغییر خواص فیزیکی پلیمرها و فلزات داخلی لوله شود و در عملکرد کلی سیستم تأثیر بگذارد. در این مقاله با بررسی علمی و مهندسی، اثر دما بر مقاومت لولههای پنج لایه، استانداردهای مرتبط و بهترین راهکارهای اجرایی برای افزایش دوام آنها را مرور میکنیم.
لوله پنج لایه چیست و از چه اجزایی تشکیل شده است؟
لوله پنج لایه ترکیبی از پلاستیک (PEX یا PERT) و آلومینیوم است که با چسبهای مخصوص بهصورت لایهای روی هم قرار میگیرند. ساختار این لولهها به شکل زیر است:
- لایه داخلی PEX برای عبور آب
- لایه چسب مخصوص برای اتصال به آلومینیوم
- لایه میانی آلومینیوم برای کنترل انبساط و افزایش استحکام
- لایه چسب دوم
- لایه بیرونی PEX برای محافظت در برابر عوامل محیطی
این ترکیب باعث شده که لولههای پنج لایه در مقابل فشار بالا و خوردگی بسیار مقاوم باشند. با این حال، دما یکی از عوامل تعیینکننده در عملکرد بلندمدت این ساختار چندلایه است.
تأثیر دمای بالا بر مقاومت مکانیکی لولههای پنج لایه
افزایش دما موجب نرم شدن پلیمرهای داخلی (PEX) میشود. در نتیجه، مقاومت مکانیکی و فشارپذیری لوله کاهش مییابد. طبق استاندارد DIN 16892 و ISO 21003:
- در دمای ۲۰ درجه سانتیگراد، لولههای پنج لایه میتوانند فشاری معادل ۲۰ تا ۲۵ بار را تحمل کنند.
- در دمای ۶۰ درجه سانتیگراد، این مقاومت به حدود ۱۰ تا ۱۲ بار کاهش مییابد.
- در دمای ۹۵ درجه سانتیگراد، مقاومت نهایی تنها حدود ۶ تا ۸ بار خواهد بود.
بنابراین در سیستمهای گرمایش از کف یا آب گرم مصرفی، انتخاب نوع و ضخامت مناسب لوله بر اساس دمای کاری الزامی است.

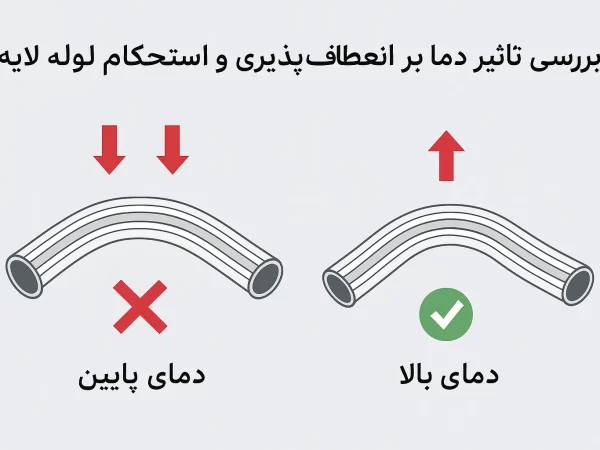

تأثیر دمای پایین بر عملکرد لولههای پنج لایه
در دماهای پایینتر از صفر، پلیمرهای PEX خاصیت شکنندگی پیدا میکنند. اگر لوله در معرض سرمای شدید قرار گیرد، احتمال ترکخوردگی و شکستگی در محل اتصالات یا زانوها افزایش مییابد. برای پیشگیری از این مشکل، استفاده از عایق حرارتی مناسب و خالی نگهداشتن سیستم از آب در فصول سرد توصیه میشود.
انبساط حرارتی در لولههای پنج لایه
یکی از مزایای بزرگ این لولهها، وجود لایه آلومینیومی است که انبساط حرارتی را تا ۹۰٪ کمتر از لولههای تمامپلیمری میکند. بهعنوان مثال:
- لوله PEX خالص دارای ضریب انبساط حدود 0.15 mm/m°C است.
- لوله پنج لایه با آلومینیوم میانی، تنها 0.025 mm/m°C انبساط دارد.
این ویژگی باعث میشود در دماهای بالا، تغییر طول لوله کمتر باشد و خطر نشت یا شکست در محل اتصالات به حداقل برسد.
تأثیر سیکلهای حرارتی (گرم و سرد شدن متوالی)
در طول عمر بهرهبرداری ساختمان، لولههای پنج لایه بارها دمای سرد و گرم را تجربه میکنند. این سیکلهای حرارتی مکرر ممکن است باعث خستگی مکانیکی در محل جوش یا چسب بین لایهها شود. برای جلوگیری از این موضوع:
- از لولههای دارای گواهی ISO 9080 استفاده کنید.
- دمای کاری را کمتر از ۷۰ درجه سانتیگراد در نظر بگیرید.
- از اتصالات برنجی نیکلکاریشده استفاده شود تا تغییرات دما بر آببندی اثر نگذارد.
استانداردهای تولید و آزمون مقاومت حرارتی
تولید لولههای پنج لایه ساختمانی طبق چند استاندارد بینالمللی انجام میشود:
| استاندارد | موضوع | محدوده دمای تست | توضیحات |
|---|---|---|---|
| ISO 21003 | سیستم لولههای چندلایه | تا 95°C | ارزیابی دوام و چسبندگی لایهها |
| DIN 4726 | نفوذ اکسیژن در لایهها | 60–95°C | کنترل نفوذ اکسیژن در سیستم گرمایش |
| ISO 9080 | طول عمر در دمای بالا | 20–95°C | محاسبه عمر مفید لوله |
| ASTM F1281 | ویژگیهای حرارتی و مکانیکی | تا 82°C | مقاومت در برابر فشار و دما |
این استانداردها نشان میدهند که مقاومت حرارتی و مکانیکی لولههای پنج لایه باید در شرایط آزمایشگاهی دقیق بررسی شود تا عملکرد آنها در سیستمهای واقعی تضمین گردد.
راهکارهای افزایش مقاومت در برابر تغییرات دما
- انتخاب برند معتبر: لولههای دارای تاییدیه ISO و تست فشار واقعی در دمای بالا.
- رعایت شعاع مجاز خم: خم بیش از حد باعث کاهش ضخامت و ضعف در دمای بالا میشود.
- عایقکاری حرارتی: جلوگیری از اتلاف انرژی و ترک در سرمای زمستان.
- عدم استفاده از شعله مستقیم هنگام نصب: گرمای ناگهانی باعث تخریب چسب لایهها میشود.
- کنترل فشار سیستم در دمای بالا: استفاده از شیر اطمینان برای جلوگیری از افزایش فشار.
مقایسه عملکرد لولهها در دماهای مختلف
| نوع لوله | مقاومت در 20°C (بار) | مقاومت در 60°C (بار) | مقاومت در 95°C (بار) | ضریب انبساط حرارتی |
|---|---|---|---|---|
| PEX خالص | 16 | 8 | 5 | 0.15 mm/m°C |
| پنج لایه PEX-AL-PEX | 25 | 12 | 8 | 0.025 mm/m°C |
| PERT-AL-PERT | 22 | 11 | 7 | 0.030 mm/m°C |
نتیجه: لولههای پنج لایه دارای عملکرد پایدارتر در دماهای بالا و نوسانی هستند و گزینهای ایدهآل برای سیستمهای گرمایش از کف و آب گرم مصرفی محسوب میشوند.
نکات کلیدی
- مقاومت لولههای پنج لایه در برابر دما به دلیل وجود لایه آلومینیوم و پلیمر PEX بسیار بالاست و تغییر شکل حرارتی در آنها حداقل است.
- در دماهای بالای ۹۰ درجه سانتیگراد، مقاومت مکانیکی لوله پنج لایه کاهش مییابد و استفاده از عایق حرارتی توصیه میشود.
- انبساط حرارتی لولههای پنج لایه تا ۹۰ درصد کمتر از لولههای پلیمری است و این ویژگی باعث افزایش عمر مفید سیستم میشود.
- برای افزایش دوام لوله در برابر دما، باید از برندهای دارای تاییدیه ISO 21003 استفاده کرد.
سوالات متداول
۱. آیا دمای بالا باعث ترک خوردن لوله پنج لایه میشود؟
خیر، تا دمای ۹۵ درجه سانتیگراد لولههای استاندارد عملکرد مناسبی دارند، اما دمای بالاتر میتواند چسب بین لایهها را تضعیف کند.
۲. بهترین دمای کاری برای لولههای پنج لایه چقدر است؟
دمای ایدهآل بین ۲۰ تا ۶۰ درجه سانتیگراد است تا طول عمر لوله حفظ شود.
۳. آیا لایه آلومینیوم در برابر تغییرات دما تغییر شکل میدهد؟
خیر، این لایه باعث پایداری و کنترل انبساط حرارتی کل ساختار میشود.
۴. عمر مفید لوله پنج لایه در دمای بالا چقدر است؟
در صورت رعایت استانداردها و فشار کاری مناسب، بیش از ۵۰ سال عمر مفید دارد.
۵. در مناطق سردسیر چه اقداماتی لازم است؟
عایقکاری لولهها و تخلیه سیستم در فصول غیرکاری ضروری است.
