مقدمه
اجرای صحیح لولهکشی پنج لایه تنها زمانی تکمیلشده تلقی میشود که شبکه پس از نصب، تحت آزمایش فشار قرار گیرد. حتی اگر تمامی اتصالات با دقت بالا اجرا شده باشند، امکان وجود نشتیهای پنهان، پرس ناقص، آسیبهای ناشی از حملونقل یا خطاهای اجرایی همچنان وجود دارد. به همین دلیل، تست فشار لوله پنج لایه یکی از مهمترین مراحل کنترل کیفیت در پروژههای ساختمانی، صنعتی و تأسیساتی محسوب میشود.
نادیده گرفتن این مرحله میتواند پس از بهرهبرداری، خسارتهای سنگینی مانند نشت آب، تخریب دیوار و کف، کاهش راندمان سیستم، افزایش هزینه تعمیرات و توقف بهرهبرداری را به همراه داشته باشد. از سوی دیگر، انجام صحیح تست فشار باعث میشود تمام ایرادهای احتمالی پیش از پوشاندن لولهها یا اجرای نازککاری شناسایی و برطرف شوند.
شناخت مراحل اجرای تست، تجهیزات موردنیاز، فشار مناسب، مدتزمان آزمون، استانداردهای فنی و خطاهای رایج، به مجریان و ناظران پروژه کمک میکند تا از سلامت کامل شبکه لولهکشی اطمینان حاصل کنند.
تست فشار لوله پنج لایه چیست؟

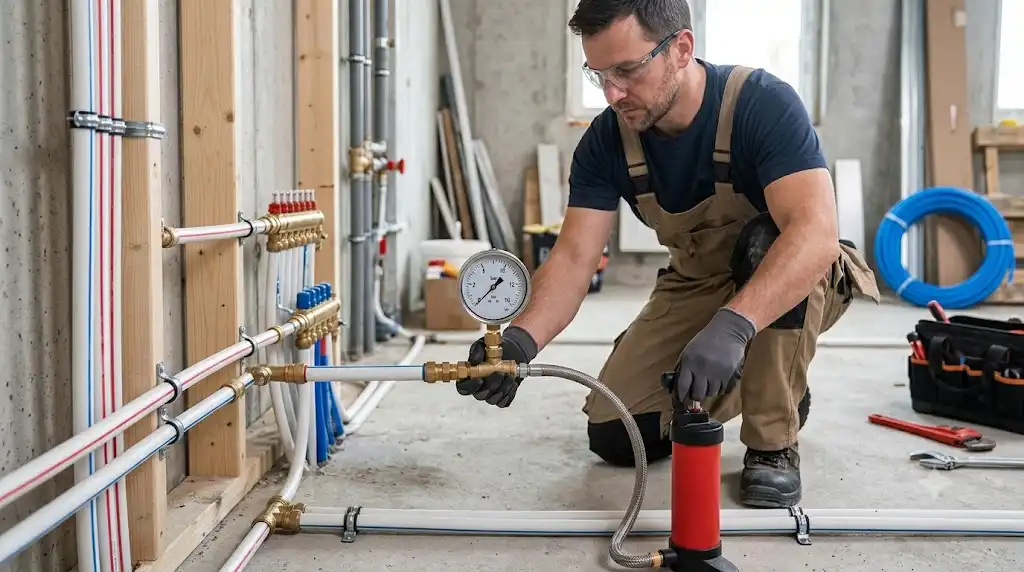

تست فشار یا Hydrostatic Pressure Test روشی برای بررسی استحکام و آببندی کامل سیستم لولهکشی است. در این آزمون، شبکه با آب پر شده و فشار آن توسط پمپ تست تا مقدار مشخصی افزایش مییابد. سپس فشار برای مدت معین حفظ شده و تمامی اتصالات، لولهها و تجهیزات از نظر وجود نشتی یا افت فشار بررسی میشوند.
هدف اصلی این آزمایش، اطمینان از عملکرد صحیح سیستم پیش از بهرهبرداری نهایی است.
اهمیت تست فشار بعد از نصب
اجرای تست فشار مزایای متعددی دارد و یکی از الزامات پروژههای استاندارد محسوب میشود.
مهمترین اهداف این آزمون عبارتاند از:
- شناسایی نشتیهای پنهان
- کنترل کیفیت پرس اتصالات
- بررسی مقاومت لولهها
- جلوگیری از خسارتهای آینده
- افزایش ایمنی شبکه
- کاهش هزینه تعمیرات
- تأیید کیفیت اجرای پروژه
بدون انجام این آزمایش، امکان تشخیص بسیاری از ایرادهای اجرایی وجود نخواهد داشت.
لوله پنج لایه چگونه در برابر فشار عمل میکند؟
لوله پنج لایه از ترکیب پلیمر و لایه آلومینیوم ساخته شده است. این ساختار باعث میشود لوله علاوه بر مقاومت مناسب در برابر فشار، در مقابل دما، خوردگی، رسوب و تغییر شکل نیز عملکرد مطلوبی داشته باشد.
با وجود کیفیت بالای این لولهها، عملکرد نهایی سیستم تا حد زیادی به کیفیت اجرای اتصالات و رعایت اصول نصب وابسته است.
تجهیزات موردنیاز برای تست فشار
اجرای صحیح آزمایش نیازمند استفاده از تجهیزات مناسب است.
مهمترین ابزارها شامل موارد زیر هستند:
- پمپ تست فشار دستی یا برقی
- مانومتر کالیبره
- شیلنگ فشار قوی
- شیر قطع و وصل
- درپوش تست
- آب تمیز
- ابزار هواگیری
استفاده از تجهیزات دقیق، دقت نتایج آزمون را افزایش میدهد.
استانداردهای مهم در تست فشار لوله پنج لایه
اجرای تست باید مطابق دستورالعمل سازنده و استانداردهای فنی انجام شود.
مهمترین نکات عبارتاند از:
- استفاده از فشار آزمون مناسب
- کنترل دمای محیط
- هواگیری کامل شبکه
- استفاده از مانومتر دقیق
- جلوگیری از ضربه به سیستم
- ثبت نتایج آزمون
- کنترل افت فشار در زمان تعیینشده
همچنین در پروژههای بزرگ، انجام تست با حضور ناظر پروژه توصیه میشود.
مراحل صحیح تست فشار لوله پنج لایه
اجرای اصولی این آزمایش شامل چند مرحله مشخص است.
مرحله اول: بازدید اولیه
ابتدا باید تمام مسیر لولهکشی بررسی شود.
در این مرحله موارد زیر کنترل میشوند:
- کامل بودن اتصالات
- پرس صحیح اتصالها
- بسته بودن انتهای مسیر
- نصب صحیح شیرآلات
مرحله دوم: پر کردن شبکه با آب
سیستم بهآرامی از پایینترین نقطه با آب پر میشود.
همزمان، هوای داخل لولهها از طریق شیرهای هواگیری خارج خواهد شد.
وجود هوا داخل شبکه میتواند نتیجه آزمون را دچار خطا کند.
مرحله سوم: هواگیری کامل
پس از پر شدن شبکه، تمامی حبابهای هوا باید خارج شوند.
وجود هوای فشرده باعث تغییرات فشار و کاهش دقت تست خواهد شد.
مرحله چهارم: افزایش فشار
پمپ تست به سیستم متصل شده و فشار بهآرامی تا مقدار تعیینشده افزایش پیدا میکند.
افزایش ناگهانی فشار ممکن است به تجهیزات آسیب وارد کند.
مرحله پنجم: تثبیت فشار
پس از رسیدن به فشار موردنظر، سیستم برای مدت مشخص تحت همان فشار باقی میماند.
در این مدت باید تمام اتصالات، شیرها و مسیر لولهها بررسی شوند.
مرحله ششم: ثبت نتایج
در پایان آزمون، مقدار فشار، زمان تست و وضعیت سیستم ثبت میشود.
در صورت مشاهده افت فشار یا نشتی، محل ایراد شناسایی و اصلاح خواهد شد.
فشار مناسب برای تست لوله پنج لایه
فشار تست به عوامل مختلفی بستگی دارد.
از جمله:
- نوع لوله
- کلاس فشاری
- دستورالعمل تولیدکننده
- نوع کاربری ساختمان
- شرایط پروژه
در اغلب پروژهها، فشار تست معمولاً بالاتر از فشار کاری سیستم در نظر گرفته میشود تا عملکرد شبکه با ضریب اطمینان مناسب ارزیابی شود. مقدار دقیق فشار باید مطابق مشخصات فنی سازنده لوله و اتصالات انتخاب شود.
مدت زمان تست فشار
زمان آزمون نیز اهمیت زیادی دارد.
این مدت بر اساس نوع پروژه، حجم شبکه و الزامات فنی تعیین میشود.
کوتاه بودن زمان تست ممکن است باعث پنهان ماندن برخی نشتیها شود، در حالی که رعایت زمان استاندارد احتمال تشخیص ایرادهای احتمالی را افزایش میدهد.
خطاهای رایج هنگام تست فشار
بخش قابل توجهی از مشکلات ناشی از اجرای نادرست آزمون است.
انجام تست بدون هواگیری
وجود هوا موجب نوسان فشار و ایجاد نتایج اشتباه میشود.
استفاده از مانومتر غیردقیق
ابزار اندازهگیری نامناسب باعث ثبت اطلاعات نادرست خواهد شد.
افزایش سریع فشار
این کار ممکن است به اتصالات آسیب وارد کند.
بیتوجهی به دمای محیط
تغییر دما میتواند روی مقدار فشار ثبتشده تأثیر بگذارد.
عدم بررسی تمام اتصالات
گاهی تنها مانومتر بررسی میشود، در حالی که بازدید چشمی تمامی اتصالات نیز ضروری است.
۵ راهکار کاربردی برای اجرای صحیح تست فشار
۱. از تجهیزات کالیبره استفاده کنید
دقت مانومتر نقش مهمی در اعتبار نتایج دارد.
۲. شبکه را کاملاً هواگیری کنید
این کار از بروز خطا در اندازهگیری جلوگیری میکند.
۳. فشار را بهآرامی افزایش دهید
اعمال تدریجی فشار از وارد شدن شوک به سیستم جلوگیری میکند.
۴. تمام اتصالات را بازدید کنید
کنترل چشمی بهترین روش برای تشخیص نشتیهای کوچک است.
۵. نتایج تست را مستندسازی کنید
ثبت فشار، زمان و وضعیت سیستم برای تحویل پروژه اهمیت زیادی دارد.
نشانههای موفق بودن تست فشار
اگر آزمون بهدرستی انجام شود، موارد زیر مشاهده خواهد شد:
- عدم افت فشار غیرعادی
- نبود نشتی در اتصالات
- سالم بودن شیرها
- عدم تغییر شکل لوله
- عملکرد صحیح تجهیزات
وجود هرگونه افت فشار یا رطوبت در اتصالات نیازمند بررسی و رفع ایراد است.
سناریوی اجرایی
در یک پروژه مسکونی پنج طبقه، شبکه آبرسانی با لوله پنج لایه اجرا شده بود. پیش از اجرای کفسازی و پوشاندن لولهها، تیم اجرایی مطابق دستورالعمل سازنده، شبکه را با آب پر و هواگیری کامل انجام داد.
سپس با استفاده از پمپ تست و مانومتر کالیبره، فشار به مقدار تعیینشده رسید و برای مدت مقرر حفظ شد. در بازدید اولیه، افت جزئی فشار مشاهده شد. بررسی دقیقتر نشان داد یکی از اتصالات پرسشده در موتورخانه بهطور کامل آببندی نشده است.
پس از تعویض اتصال و تکرار آزمون، فشار بدون افت باقی ماند و هیچ نشتی در سیستم مشاهده نشد. این اقدام از بروز خسارتهای احتمالی پس از اتمام نازککاری جلوگیری کرد و شبکه با اطمینان کامل تحویل کارفرما شد.
نکات مهم قبل از بهرهبرداری
پیش از راهاندازی نهایی سیستم، رعایت چند نکته ضروری است.
- از کامل بودن تست فشار اطمینان حاصل کنید.
- تمام ایرادهای احتمالی را پیش از پوشاندن لولهها برطرف کنید.
- گزارش آزمون را ثبت و نگهداری کنید.
- از تجهیزات استاندارد استفاده کنید.
- در صورت نیاز، تست مجدد پس از اصلاح ایرادها انجام دهید.
رعایت این موارد احتمال بروز مشکلات آینده را به حداقل میرساند.
تست فشار لوله پنج لایه پس از نصب، فرآیندی برای بررسی آببندی، استحکام و سلامت شبکه لولهکشی است. این آزمون با پر کردن سیستم از آب، هواگیری کامل، افزایش تدریجی فشار با پمپ تست، حفظ فشار برای مدت مشخص و بررسی افت فشار یا نشتی در اتصالات انجام میشود. اجرای صحیح این تست از بروز نشتی و خسارتهای آینده جلوگیری میکند.
سوالات متداول
چرا تست فشار لوله پنج لایه ضروری است؟
این آزمون سلامت شبکه، کیفیت اتصالات و نبود نشتی را پیش از بهرهبرداری تأیید میکند.
آیا تست باید با آب انجام شود؟
در بیشتر پروژهها، تست هیدرواستاتیک با آب انجام میشود، مگر اینکه شرایط خاص یا دستورالعمل پروژه روش دیگری را مشخص کرده باشد.
بهترین زمان انجام تست فشار چه زمانی است؟
پس از پایان کامل لولهکشی و پیش از پوشاندن مسیرها یا اجرای نازککاری.
آیا وجود هوا در سیستم مشکلی ایجاد میکند؟
بله. هوای باقیمانده موجب نوسان فشار و کاهش دقت نتایج آزمون میشود.
افت فشار همیشه به معنی نشتی است؟
خیر. تغییر دما یا وجود هوای محبوس نیز میتواند باعث تغییر فشار شود، اما هر افت غیرعادی باید بررسی شود.
آیا تمام اتصالات باید بازدید شوند؟
بله. علاوه بر بررسی مانومتر، کنترل چشمی تمامی اتصالات و شیرها ضروری است.
در صورت مشاهده نشتی چه باید کرد؟
ابتدا محل ایراد شناسایی و اصلاح شود، سپس کل آزمون مطابق دستورالعمل دوباره انجام گیرد.
آیا ثبت نتایج تست اهمیت دارد؟
بله. مستندسازی فشار، زمان آزمون و وضعیت سیستم برای کنترل کیفیت، تحویل پروژه و سوابق فنی اهمیت زیادی دارد.
