با پیشرفت فناوری در صنعت ساختمان، روشهای سنتی لولهکشی بهتدریج جای خود را به سیستمهای نوین و کارآمد دادهاند. در این میان، اجرای کلکتوری با لوله پنج لایه نیوپایپ به یکی از محبوبترین روشهای توزیع آب سرد و گرم در ساختمانهای مسکونی، تجاری و اداری تبدیل شده است. این سیستم علاوه بر افزایش راندمان شبکه لولهکشی، امکان مدیریت بهتر مصرف آب، کاهش افت فشار و سهولت تعمیرات را فراهم میکند.
امروزه بسیاری از مهندسان تأسیسات و سازندگان حرفهای، اجرای کلکتوری را به عنوان استاندارد جدید لولهکشی ساختمان معرفی میکنند. دلیل این موضوع تنها به کیفیت لولهها محدود نمیشود، بلکه ساختار مهندسیشده سیستم کلکتوری موجب بهبود عملکرد کل شبکه تأسیسات میشود. هنگامی که این روش با لوله پنج لایه نیوپایپ ترکیب شود، مزایای فنی و اقتصادی بیشتری در اختیار بهرهبرداران قرار میگیرد.
از سوی دیگر، افزایش عمر مفید تأسیسات، کاهش احتمال نشتی، توزیع یکنواخت آب و امکان کنترل مستقل هر مصرفکننده باعث شده است این سیستم در پروژههای مدرن جایگاه ویژهای پیدا کند. شناخت دقیق مزایا، نحوه اجرا، استانداردها و نکات فنی اجرای کلکتوری با لوله پنج لایه نیوپایپ میتواند به انتخابی آگاهانه و اقتصادی منجر شود.
سیستم کلکتوری چیست؟
سیستم کلکتوری روشی از لولهکشی ساختمان است که در آن آب از یک کلکتور مرکزی به صورت مستقل به هر مصرفکننده منتقل میشود.
برخلاف روشهای سنتی که انشعابات به صورت سری از یکدیگر گرفته میشوند، در سیستم کلکتوری هر واحد مصرف مانند روشویی، دوش، سینک ظرفشویی یا پکیج دارای مسیر اختصاصی خود است.
در این ساختار، کلکتور نقش توزیعکننده مرکزی را بر عهده دارد و آب را به شکل متوازن میان مصرفکنندگان مختلف تقسیم میکند.
اجزای اصلی سیستم کلکتوری
- کلکتور آب سرد
- کلکتور آب گرم
- لوله پنج لایه
- اتصالات پرسی
- شیرهای کنترلی
- جعبه کلکتور
- بستها و تجهیزات نگهدارنده
هماهنگی صحیح میان این اجزا موجب عملکرد بهینه سیستم خواهد شد.
لوله پنج لایه نیوپایپ چیست؟
لوله پنج لایه نیوپایپ یکی از پیشرفتهترین محصولات صنعت تأسیسات ساختمان محسوب میشود که از ترکیب پلیمر و آلومینیوم تولید شده است.
ساختار این لوله شامل پنج لایه مجزا است:
- لایه پلیمر داخلی
- چسب مخصوص
- لایه آلومینیوم
- چسب اتصال
- لایه پلیمر خارجی
ترکیب این لایهها باعث ایجاد مقاومت بالا در برابر فشار، دما، خوردگی و رسوبگذاری میشود.
ویژگیهای اصلی لوله پنج لایه نیوپایپ
- انعطافپذیری مناسب
- مقاومت حرارتی بالا
- مقاومت در برابر خوردگی
- عدم نفوذ اکسیژن
- طول عمر زیاد
- نصب آسان
- افت فشار کم
به همین دلیل این لوله یکی از بهترین گزینهها برای اجرای سیستم کلکتوری محسوب میشود.
چرا اجرای کلکتوری اهمیت دارد؟
در ساختمانهای امروزی تعداد مصرفکنندگان آب افزایش یافته و روشهای سنتی پاسخگوی نیازهای جدید نیستند.
اجرای کلکتوری موجب میشود هر مصرفکننده بدون وابستگی به سایر نقاط ساختمان آب موردنیاز خود را دریافت کند.
نتیجه این ساختار عبارت است از:
- کاهش افت فشار
- توزیع یکنواخت آب
- افزایش آسایش ساکنان
- کاهش مصرف انرژی
- مدیریت بهتر شبکه
این مزایا باعث شدهاند سیستم کلکتوری به استاندارد بسیاری از پروژههای جدید تبدیل شود.
مهمترین مزایای اجرای کلکتوری با لوله پنج لایه نیوپایپ
کاهش افت فشار در شبکه
یکی از مهمترین مشکلات سیستمهای سنتی افت فشار در زمان مصرف همزمان آب است.
در سیستم کلکتوری هر مصرفکننده مسیر اختصاصی خود را دارد و آب بدون تأثیر از مصرف سایر بخشها به مقصد میرسد.
در نتیجه فشار آب در طبقات و واحدهای مختلف یکنواختتر خواهد بود.

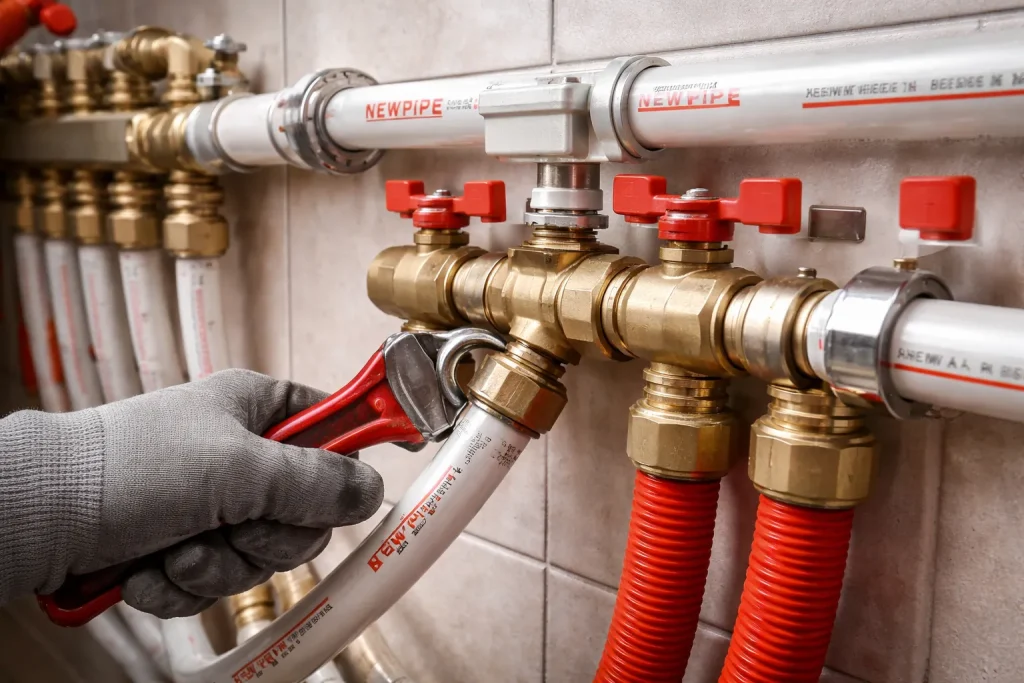

افزایش کیفیت توزیع آب
ساختار شعاعی سیستم کلکتوری موجب توزیع متوازن جریان آب میشود.
به همین علت هنگام استفاده همزمان از چند شیر آب، نوسان فشار به حداقل میرسد.
کاهش تعداد اتصالات
در روش سنتی معمولاً تعداد زیادی اتصال در مسیر لولهکشی وجود دارد.
از سوی دیگر، سیستم کلکتوری با لوله پنج لایه نیوپایپ نیاز به اتصالات کمتری دارد.
این موضوع احتمال نشتی را به میزان قابل توجهی کاهش میدهد.
افزایش طول عمر شبکه تأسیسات
لوله پنج لایه نیوپایپ در برابر خوردگی، زنگزدگی و رسوب مقاوم است.
همزمان، کاهش تعداد اتصالات موجب افزایش دوام کل سیستم خواهد شد.
سهولت تعمیرات و نگهداری
هر انشعاب دارای شیر مستقل است.
بنابراین در صورت بروز مشکل، تنها همان بخش از مدار قطع میشود و نیازی به قطع آب کل ساختمان نخواهد بود.
بهبود زیبایی اجرای تأسیسات
به دلیل استفاده از مسیرهای منظم و مدیریتشده، نظم بیشتری در اجرای تأسیسات ایجاد میشود.
این موضوع به ویژه در پروژههای لوکس اهمیت بالایی دارد.
تاثیر اجرای کلکتوری بر صرفهجویی انرژی
مصرف انرژی یکی از مهمترین دغدغههای ساختمانهای مدرن است.
زمانی که آب گرم با افت فشار کمتر و مسیر بهینه به مصرفکننده برسد، عملکرد سیستم گرمایشی نیز بهبود پیدا میکند.
مزایای انرژی شامل موارد زیر است:
- کاهش اتلاف حرارت
- افزایش راندمان پکیج
- کاهش زمان انتظار برای آب گرم
- کاهش مصرف سوخت
به همین دلیل اجرای کلکتوری میتواند به کاهش هزینههای بهرهبرداری کمک کند.
نقش لوله پنج لایه نیوپایپ در عملکرد سیستم کلکتوری
کیفیت لوله تأثیر مستقیمی بر کارایی سیستم دارد.
لوله پنج لایه نیوپایپ دارای ویژگیهایی است که آن را برای این کاربرد ایدهآل میکند.
مقاومت در برابر دما
این لوله قابلیت تحمل دماهای بالا را دارد و برای آب گرم مصرفی بسیار مناسب است.
ضریب انبساط کم
وجود لایه آلومینیوم باعث کاهش انبساط حرارتی میشود.
جلوگیری از نفوذ اکسیژن
نفوذ اکسیژن به سیستم میتواند موجب خوردگی تجهیزات فلزی شود.
ساختار پنج لایه این مشکل را برطرف میکند.
سطح داخلی صاف
سطح صیقلی موجب کاهش افت فشار و جلوگیری از رسوبگذاری میشود.
استانداردهای مهم در اجرای کلکتوری
اجرای اصولی سیستم باید براساس استانداردهای معتبر انجام شود.
استاندارد DIN
مشخصات فنی لولهها و اتصالات را تعیین میکند.
استاندارد ISO 21003
یکی از مهمترین استانداردهای بینالمللی برای سیستمهای لوله پنج لایه است.
استاندارد ملی ایران
تولید و نصب تجهیزات باید مطابق الزامات ملی انجام شود.
استانداردهای فشار و دما
تمامی اجزا باید متناسب با شرایط کاری سیستم انتخاب شوند.
مراحل اجرای کلکتوری با لوله پنج لایه نیوپایپ
طراحی نقشه تأسیسات
در ابتدا محل کلکتورها و مسیرهای لولهکشی مشخص میشود.
انتخاب محل کلکتور
کلکتور باید در مکانی قابل دسترس نصب شود.
اجرای مسیرهای لولهکشی
هر مصرفکننده به صورت مستقل به کلکتور متصل میشود.
نصب اتصالات پرسی
اتصالات استاندارد باعث افزایش ایمنی سیستم خواهند شد.
تست فشار
پس از تکمیل نصب، کل شبکه تحت آزمایش فشار قرار میگیرد.
بهرهبرداری نهایی
پس از تأیید عملکرد سیستم، شبکه آماده استفاده خواهد بود.
اشتباهات رایج در اجرای کلکتوری
انتخاب قطر نامناسب لوله
قطر غیراصولی میتواند موجب افت فشار شود.
استفاده از اتصالات بیکیفیت
اتصالات نامرغوب احتمال نشتی را افزایش میدهند.
نصب غیراستاندارد کلکتور
دسترسی دشوار به کلکتور در آینده مشکلساز خواهد شد.
اجرای مسیرهای طولانی غیرضروری
طول زیاد لوله موجب افزایش افت فشار و اتلاف انرژی میشود.
عدم انجام تست فشار
این خطا میتواند مشکلات جدی در زمان بهرهبرداری ایجاد کند.
راهکارهای کاربردی برای افزایش کیفیت اجرای کلکتوری
از لوله و اتصالات اصلی استفاده کنید
کیفیت تجهیزات نقش مهمی در دوام سیستم دارد.
طراحی را به مهندس تأسیسات بسپارید
طراحی اصولی موجب عملکرد بهتر شبکه خواهد شد.
تست فشار را جدی بگیرید
آزمایش دقیق از بروز نشتیهای پنهان جلوگیری میکند.
محل کلکتور را هوشمندانه انتخاب کنید
دسترسی آسان هزینههای نگهداری را کاهش میدهد.
مسیرهای لولهکشی را بهینه نمایید
کاهش طول مسیر باعث افزایش راندمان میشود.
مقایسه سیستم کلکتوری و روش سنتی
| ویژگی | سیستم کلکتوری | روش سنتی |
|---|---|---|
| افت فشار | بسیار کم | نسبتاً زیاد |
| تعداد اتصالات | کم | زیاد |
| احتمال نشتی | پایین | بالاتر |
| تعمیرات | آسان | دشوار |
| توزیع آب | یکنواخت | متغیر |
| هزینه اولیه | بیشتر | کمتر |
| هزینه بلندمدت | کمتر | بیشتر |
هرچند هزینه اولیه سیستم کلکتوری بالاتر است، اما در بلندمدت از نظر اقتصادی مقرونبهصرفهتر خواهد بود.
سناریوی اجرایی واقعی
فرض کنید یک ساختمان مسکونی پنج طبقه با ۲۰ واحد در حال ساخت است. کارفرما به دنبال سیستمی است که فشار آب در تمامی واحدها یکنواخت باشد و مشکلات تعمیرات در آینده به حداقل برسد.
پس از بررسی گزینههای مختلف، سیستم کلکتوری با لوله پنج لایه نیوپایپ انتخاب میشود. برای هر واحد یک جعبه کلکتور در نظر گرفته شده و تمامی مصرفکنندگان به صورت مستقل به آن متصل میشوند.
پس از بهرهبرداری، ساکنان حتی در ساعات اوج مصرف نیز افت فشار محسوسی احساس نمیکنند. علاوه بر آن، در صورت بروز مشکل در یک انشعاب، بدون قطع آب کل واحد امکان تعمیر وجود دارد. این موضوع رضایت بهرهبرداران و کاهش هزینههای نگهداری را به همراه خواهد داشت.
مزایای اجرای کلکتوری با لوله پنج لایه نیوپایپ چیست؟
اجرای کلکتوری با لوله پنج لایه نیوپایپ باعث کاهش افت فشار، توزیع یکنواخت آب، کاهش تعداد اتصالات، افزایش طول عمر تأسیسات، سهولت تعمیرات و صرفهجویی در مصرف انرژی میشود. این سیستم یکی از بهترین روشهای لولهکشی ساختمانهای مدرن محسوب میشود.
سوالات متداول
سیستم کلکتوری چیست؟
روشی از لولهکشی است که در آن هر مصرفکننده از طریق یک مسیر مستقل به کلکتور متصل میشود.
چرا لوله پنج لایه نیوپایپ برای اجرای کلکتوری مناسب است؟
به دلیل مقاومت بالا، انعطافپذیری مناسب، عدم نفوذ اکسیژن و عمر طولانی.
آیا سیستم کلکتوری افت فشار را کاهش میدهد؟
بله، یکی از مهمترین مزایای آن کاهش محسوس افت فشار است.
هزینه اجرای کلکتوری بیشتر است؟
هزینه اولیه بالاتر است اما هزینههای نگهداری و تعمیرات کاهش مییابد.
آیا امکان قطع مستقل هر انشعاب وجود دارد؟
بله، هر مسیر دارای کنترل جداگانه است.
اجرای کلکتوری برای چه ساختمانهایی مناسب است؟
برای ساختمانهای مسکونی، اداری، تجاری و پروژههای لوکس بسیار مناسب است.
طول عمر لوله پنج لایه نیوپایپ چقدر است؟
در صورت اجرای صحیح میتواند چندین دهه عملکرد مطمئن داشته باشد.
آیا سیستم کلکتوری موجب صرفهجویی انرژی میشود؟
بله، کاهش افت فشار و اتلاف حرارت به بهبود راندمان انرژی کمک میکند.
